Lavorazione superficie frontale
Punto di partenza profilo/Rapido sup. frontale G100
Geometria: l'istruzione G100 definisce il punto iniziale di un profilo sulla
superficie frontale.
Parametri
X, C:
Punto finale (come quota diametro), Angolo finale –

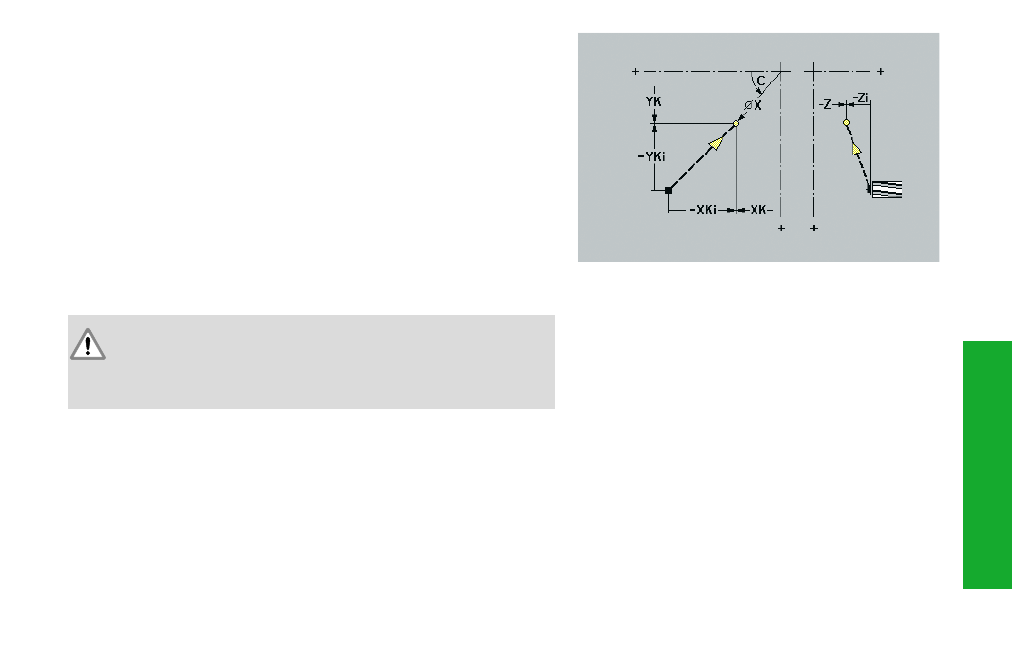

Direzione angolare: vedi grafica di supporto
XK,YK: Punto finale (in coordinate cartesiane)
Lavorazione: l'utensile trasla in rapido su "Punto finale" seguendo il
percorso più breve.
Parametri
X, C:
Punto finale (come quota diametro), Angolo finale –
Direzione angolare: vedi grafica di supporto
XK,YK: Punto finale (in coordinate cartesiane)
Z: Punto finale – default: posizione Z attuale
Attenzione Pericolo di collisioni!
Con G100 l'utensile esegue un movimento rettilineo, anche si si
programma solo "C". Per il posizionamento del pezzo ad una
determinata angolazione si utilizza l'istruzione G110.
