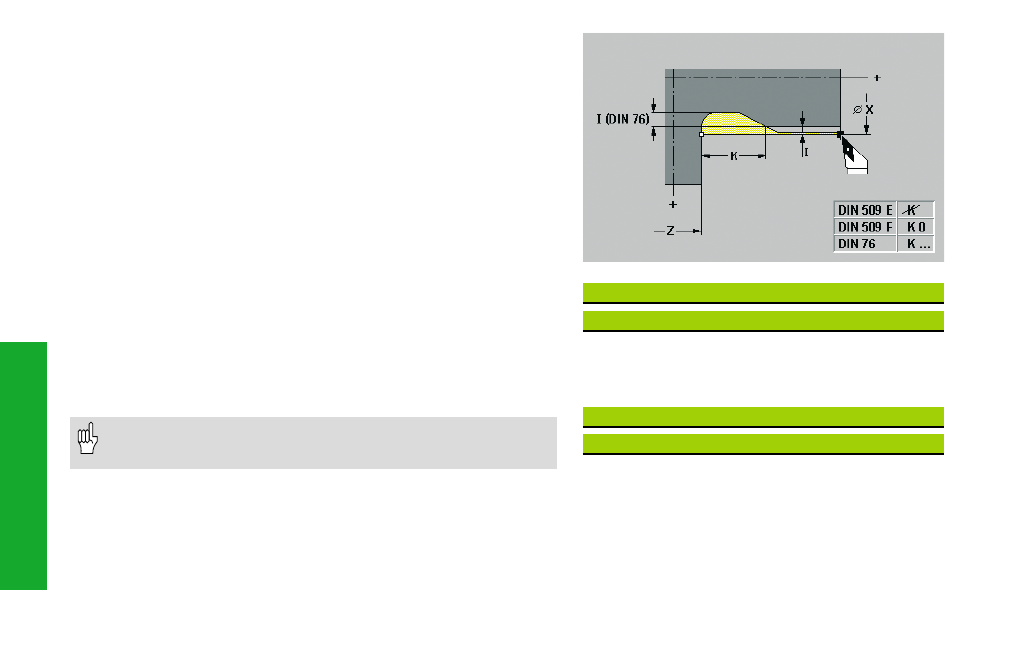

Ciclo per scarico G85
L'istruzione G85 esegue scarichi a norma DIN 509 E, DIN 509 F e
DIN 76 (Scarico filettato). "K" definisce il tipo di scarico.
Parametri scarico: vedi tabella
Il cilindro sporgente viene lavorato se l'utensile viene posizionato sul
diametro del cilindro ("X") "davanti" al cilindro.
Parametri
X, Z:
Punto di arrivo (X come quota diametro)
I:
Sovrametallo rettifica/Profondità
• DIN 509 E, F: sovrametallo di rettifica – default: 0
• DIN 76: profondità scarico
K:
Lunghezza scarico e tipo scarico
• K nessuna immissione: DIN 509 E
• K=0: DIN 509 F
• K>0: lunghezza scarico per DIN 76
E:
Avanzamento ridotto (per realizzazione scarico) – default:
avanzamento attivo
Angolo scarico per Scarico DIN 509 E e F: 15°
Angolo trasversale per Scarico DIN 509 F: 8°
• Compensazione del raggio del tagliente: non eseguita.
• Sovrametalli: non vengono considerati.
Scarico DIN 509 E
Diametro
I
K
R
< 18
0,25
2
0,6
> 18 - 80
0,35
2,5
0,6
> 80 0,45
4
1
Scarico DIN 509 F
Diametro
I
K
R
P
< 18
0,25
2
0,6
0,1
> 18 - 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
I = Profondità scarico
K = Lunghezza scarico
R = Raggio scarico
P = Profondità trasversale
