26
Cicli di filettatura

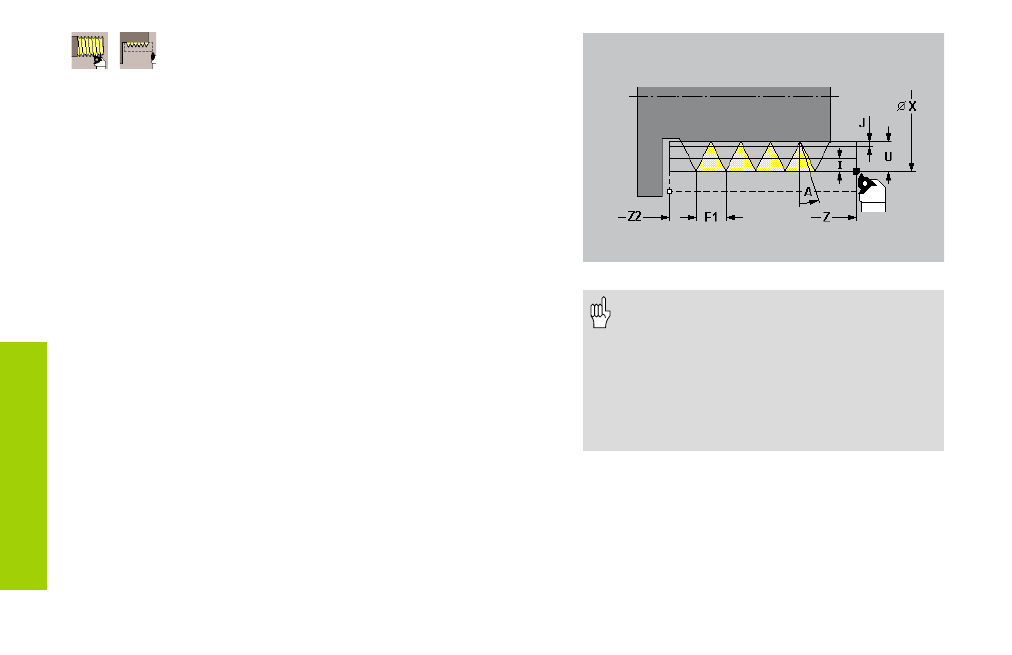

Ciclo di filettatura (assiale) – Esteso
Il ciclo esegue un filetto a uno o più principi. Impostare mediante tasto
funzione se realizzare un filetto esterno o interno. Il filetto inizia sul
"Punto di partenza X" e termina sul "Punto finale Z2" (senza andata e
ritorno).
Note sui parametri ciclo:
F1:
Passo filetto (considerato come avanzamento)
U Profondità filetto – default:
• filetti esterni: U=0.6134*F1
• filetti interni: U=–0.5413*F1
I: 1 a profondità di taglio – default: I viene calcolato in funzione di U e
F1
A: Angolo di avanzamento – default: 30°; intervallo: –60° < A < 60°
• A<0: avanzamento da fianco sinistro
• A>0: avanzamento da fianco destro
J: Profondità di taglio residua – default: 1/100 mm
D: Numero di principi – default: 1 principio
E: Passo incrementale (aumenta/riduce il passo di E ogni giro) –
default: 0
• "Stop ciclo" è attivo alla fine di un filetto.
• Override avanzamento e mandrino non
sono attivi durante l'esecuzione del ciclo.
• La funzione "Ultima passata" è
selezionabile al termine del ciclo. Con tale
funzione si ripete l'ultima passata di
filettatura con possibilità di correzione
utilizzando il volantino.
