Cicli di troncatura
Gola radiale
Gola assiale

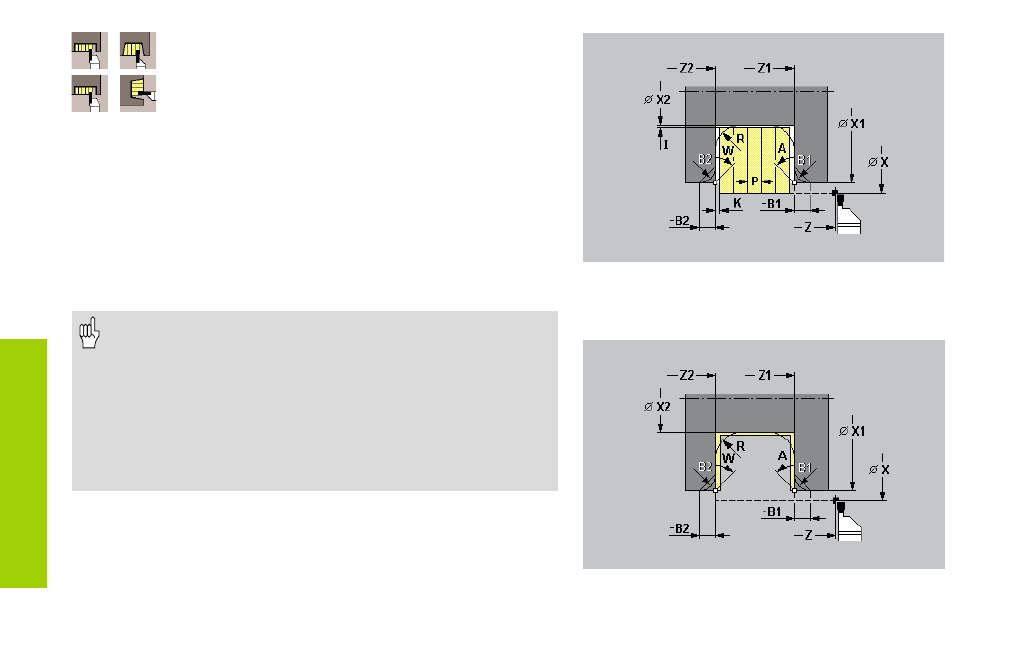

Troncatura (ciclo esteso): il ciclo lavora l'area definita tenendo conto
degli elementi opzionali del profilo.
Finitura (ciclo esteso): il ciclo rifinisce la parte definita del profilo
tenendo conto degli elementi opzionali del profilo.
Note sui parametri ciclo:
R:
Arrotondamento (su entrambi i lati del profilo)
B1, B2: Smusso o raccordo (B1 inizio profilo; B2 fine profilo)
• B>0: raggio raccordo
• B<0: larghezza smusso
Troncatura:
• "Largh. tagl. P" indicata: avanzamenti
† P.
• "Largh. tagl. P" non indicata:
avanzamenti
† 0,8*larghezza tagliente dell'utensile.
• Nel ciclo base non viene considerato alcun sovrametallo.
Finitura:
Al termine del ciclo l'utensile ritorna al "Punto di partenza X, Z".
