77
Cicli di filettatura

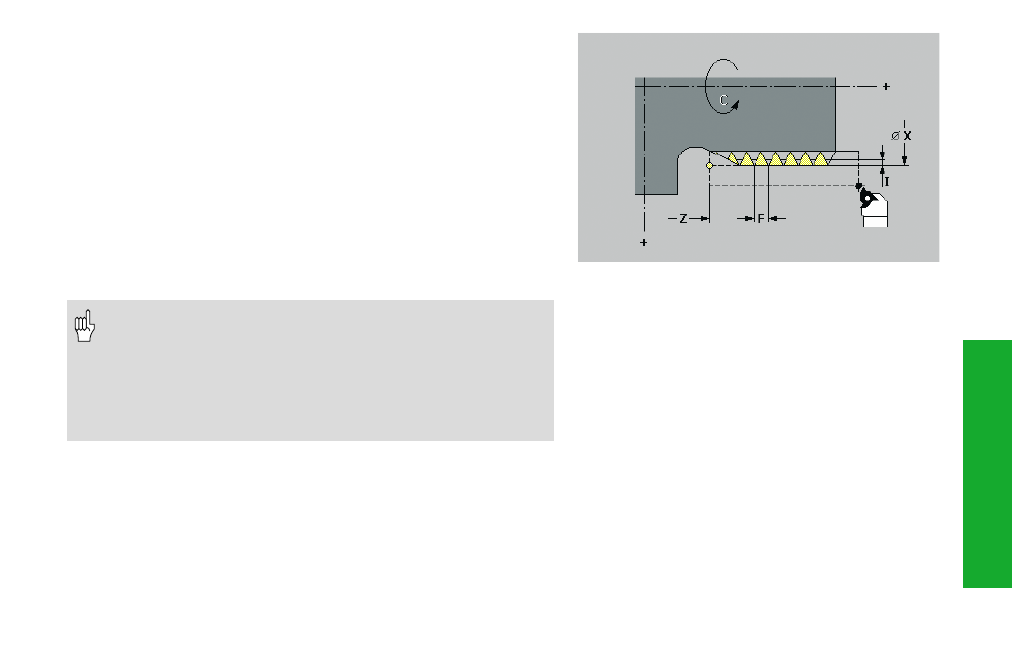

Filetto metrico ISO G35
L'istruzione G35 esegue un filetto assiale (filetto interno o esterno).
Il MANUALplus determina sulla base della posizione utensile
relativamente al punto finale del filetto, se realizzare un filetto interno o
esterno.
Parametri
X, Z:
Punto finale filetto (X come quota diametro)
F: Passo filetto – default: tabella standard
I: Avanzamento massimo – default: I viene calcolato sulla base del
passo del filetto e del numero di giri
Q: Numero di corse a vuoto dopo l'ultima passata – default: 0
B: Passate residue – default: 0
• B=0: suddivisione "ultima passata" in 1/2, 1/4, 1/8 e 1/8
• B=1: senza configurazione di taglio residua
• "Stop ciclo" è attivo alla fine di un filetto.
• L'override avanzamento e mandrino non sono attivi durante
l'esecuzione del ciclo.
• Per filetti interni "F" deve essere predefinito, in quanto il
diametro dell'elemento assiale non è il diametro del filetto. Se il
MANUALplus ricorre alla definizione del passo del filetto, lo si
deve calcolare con il minimo scostamento.
