Cicli di foratura

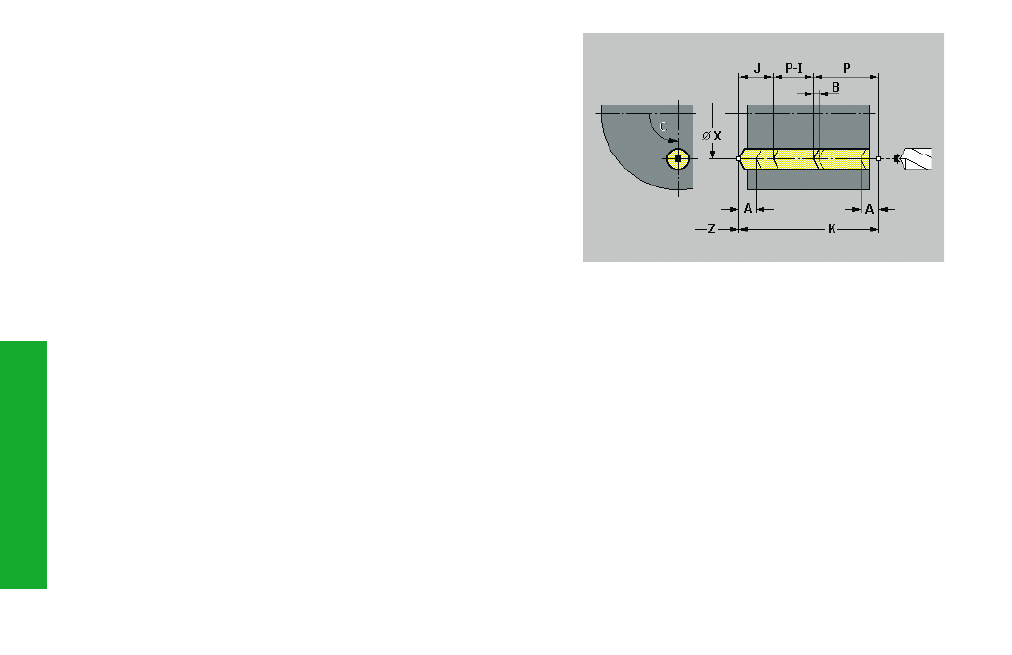

Ciclo di foratura profonda G74
L'istruzione G74 esegue fori assiali e radiali. In caso di impiego di utensili
fissi il foro assiale deve trovarsi al centro. Il foro viene eseguito in più
passi.
L'esecuzione del ciclo inizia dall'attuale posizione utensile e mandrino.
L'istruzione definisce sulla base di "X/Z" se eseguire un foro assiale o
radiale.
Parametri
X:
Punto finale foro assiale (come quota diametro)
Z:
Punto finale foro radiale
R:
Distanza di sicurezza – default: il valore viene desunto da
"Parametri attuali – Lavorazione – Distanze di sicurezza"
P:
1
a
profondità di foratura – default: foro senza interruzioni
I:
Valore di riduzione – default: 0
B:
Distanza di ritorno – default: ritorno a "Punto iniziale foro"
J:
Profondità foro minima – default: 1/10 di P
A:
Lunghezza di foratura – default: 0
E:
Tempo di sosta (per rottura truciolo a fine foro) – default: 0
V:
Varianti di foratura (riduzione avanzamento: 50%)
• 0: senza riduzione avanzamento
• 1: riduzione foratura passante
• 2: riduzione foratura
• 3: riduzione foratura e foratura passante
K:
Profondità foratura (foro radiale: quota raggio) – default: viene
calcolata
