Cicli di aspor
tazione tr
ucioli
Passata con entrata assiale
Passata con entrata radiale

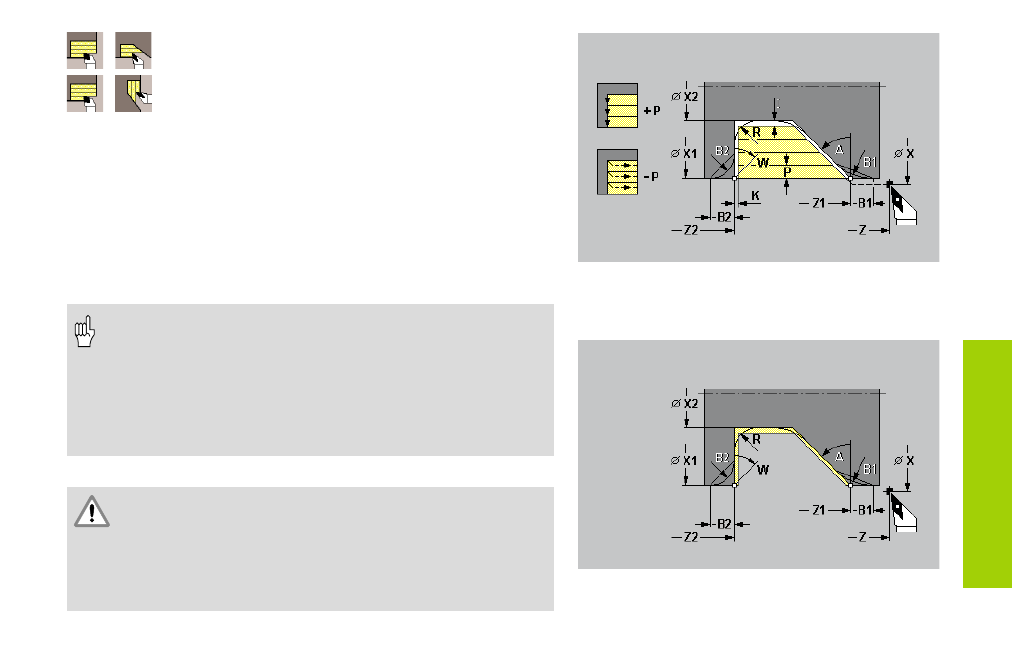

Sgrossatura (ciclo esteso): il ciclo lavora l'area definita tenendo conto
degli elementi opzionali del profilo.
Finitura (ciclo esteso): il ciclo rifinisce la parte definita del profilo
tenendo conto degli elementi opzionali del profilo.
Note sui parametri ciclo:
R:
Arrotondamento (su entrambi i lati del profilo)
B1, B2: Smusso o raccordo (B1 inizio profilo; B2 fine profilo)
• B>0: raggio raccordo
• B<0: larghezza smusso
Sgrossatura:
• Nel ciclo base non viene considerato alcun sovrametallo.
• Maggiore è l'inclinazione con cui l'utensile penetra nel materia-
le, tanto maggiore è la riduzione di avanzamento (max. 50%).
Finitura:
• Nel ciclo base l'utensile ritorna sul "Punto di partenza X, Z".
• Nel ciclo esteso l'utensile si arresta al termine del ciclo.
Attenzione Pericolo di collisioni!
• Se l'angolo di inclinazione e dell'inserto non sono definiti,
l'utensile inizia la lavorazione con l'angolo di entrata.
• Se l'angolo di inclinazione e dell'inserto sono definiti, l'utensile
penetra nel materiale con l'angolo di entrata massimo
possibile. Il materiale residuo viene ignorato.
