100
La
v
o
razione superficie cilindr
ica
Lineare superficie cilindrica G111
Geometria: l'istruzione G111 definisce un percorso di un profilo sulla
superficie cilindrica.
Parametri
Z, C:

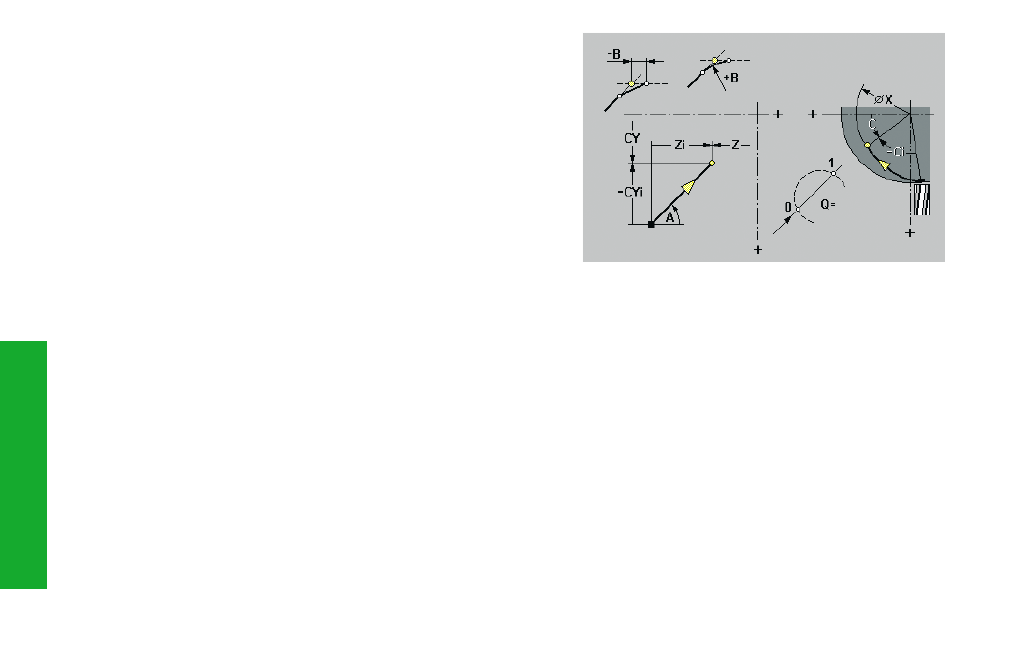

Punto finale, Angolo finale – Direzione angolare: vedi grafica di
supporto
CY: Punto finale come quota percorso
A: Angolo di inclinazione – Riferimento: vedi grafica di supporto
Q: Selezione punto di intersezione – default: Q=0
• Q=0: punto di intersezione vicino
• Q=1: punto di intersezione lontano
B: Smusso/Arrotondamento
• B nessuna immissione: passaggio tangenziale
• B=0: passaggio non tangenziale
• B>0: raggio raccordo
• B<0: larghezza smusso
Lavorazione: l'utensile si sposta in avanzamento lineare al "Punto
finale".
Parametri
Z, C:
Punto finale, Angolo finale – Direzione angolare: vedi grafica di
supporto
CY: Punto finale come quota percorso
X: Punto finale (X come quota diametro) – (Avanzamento)
