66
Cicli di aspor
tazione tr
ucioli

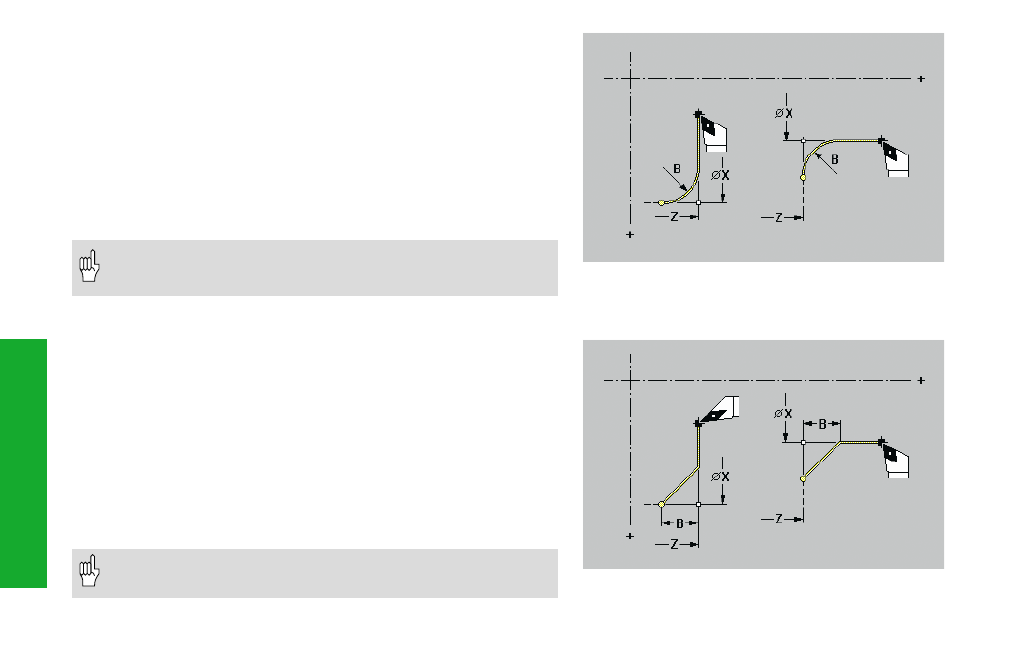

Percorso con raccordo G87
L'istruzione G87 genera raccordi su spigoli interni ed esterni
parallelamente agli assi che definiscono un angolo retto.
Il precedente elemento assiale o radiale viene lavorato, se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X/Z dello spigolo.
Parametri
X, Z:
Spigolo (X come quota diametro)
B: Raggio
E: Avanzamento ridotto – default: avanzamento attivo
• Compensazione del raggio del tagliente: viene eseguita.
• Sovrametalli: non vengono considerati.
Percorso con smusso G88
L'istruzione G88 genera smussi su spigoli interni ed esterni
parallelamente agli assi che definiscono un angolo retto.
Il precedente elemento assiale o radiale viene lavorato, se prima di
eseguire il ciclo l'utensile si trova sulla coordinata X/Z dello spigolo.
Parametri
X, Z:
Spigolo (X come quota diametro)
B: Larghezza smusso
E: Avanzamento ridotto – default: avanzamento attivo
• Compensazione del raggio del tagliente: viene eseguita.
• Sovrametalli: non vengono considerati.
