HEIDENHAIN CNC PILOT 640
81
3.3 D
a
ti macc
hina

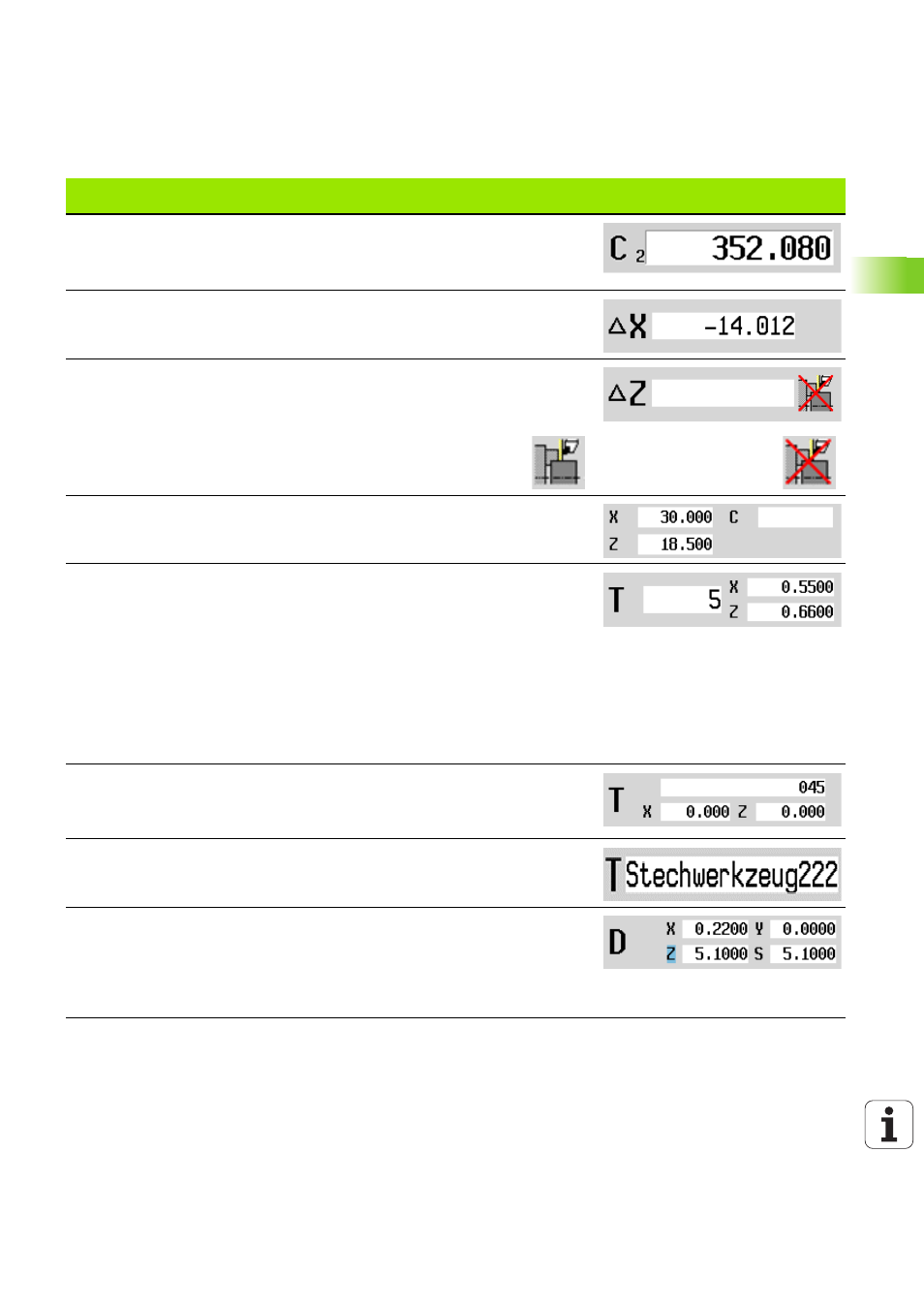

Visualizzazione numero slitta e numero asse C:
una cifra accanto alla finestra di
posizionamento dell'asse indica il numero di slitta o asse C assegnato. La cifra viene
visualizzata soltanto se è stato configurato più volte un asse, ad esempio il secondo
asse C come contromandrino.
Visualizzazione percorso residuo X, Y, Z, W: differenza tra posizione attuale e
posizione finale dell'istruzione di traslazione in corso.
Visualizzazione percorso residuo e stato zona di sicurezza: visualizzazione
percorso residuo e visualizzazione dello stato del monitoraggio della zona di
sicurezza.
Monitoraggio zona di
sicurezza attivo
Monitoraggio zona di
sicurezza inattivo
Visualizzazione posizione quattro assi: visualizzazione dei valori di posizione per
max quattro assi. I valori visualizzati dipendono dalla configurazione della macchina.
Visualizzazione numeri T
 Numero T dell'utensile impiegato
 Valori di correzione utensile
Per tutte le visualizzazioni T:
 T su sfondo colorato: utensile motorizzato
 Numero T o ID su sfondo colorato: attacco utensile speculare
 Numero T con indice: utensile multiplo
 Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva
Visualizzazione ID T
 ID dell'utensile impiegato
 Valori di correzione utensile
Visualizzazione ID T senza valori di correzione
 ID dell'utensile impiegato
Correzioni utensile
 Correzione speciale solo per utensile per troncare e sferici
 Valore di correzione speciale in grigio: correzione speciale inattiva
 Lettera X/Z della correzione su sfondo colorato: correzione speciale in direzione
X/Z attiva
Elementi della visualizzazione dati
macchina
