264
Modo Teach-in
4.5 Cicli di tr
oncat
u
ra

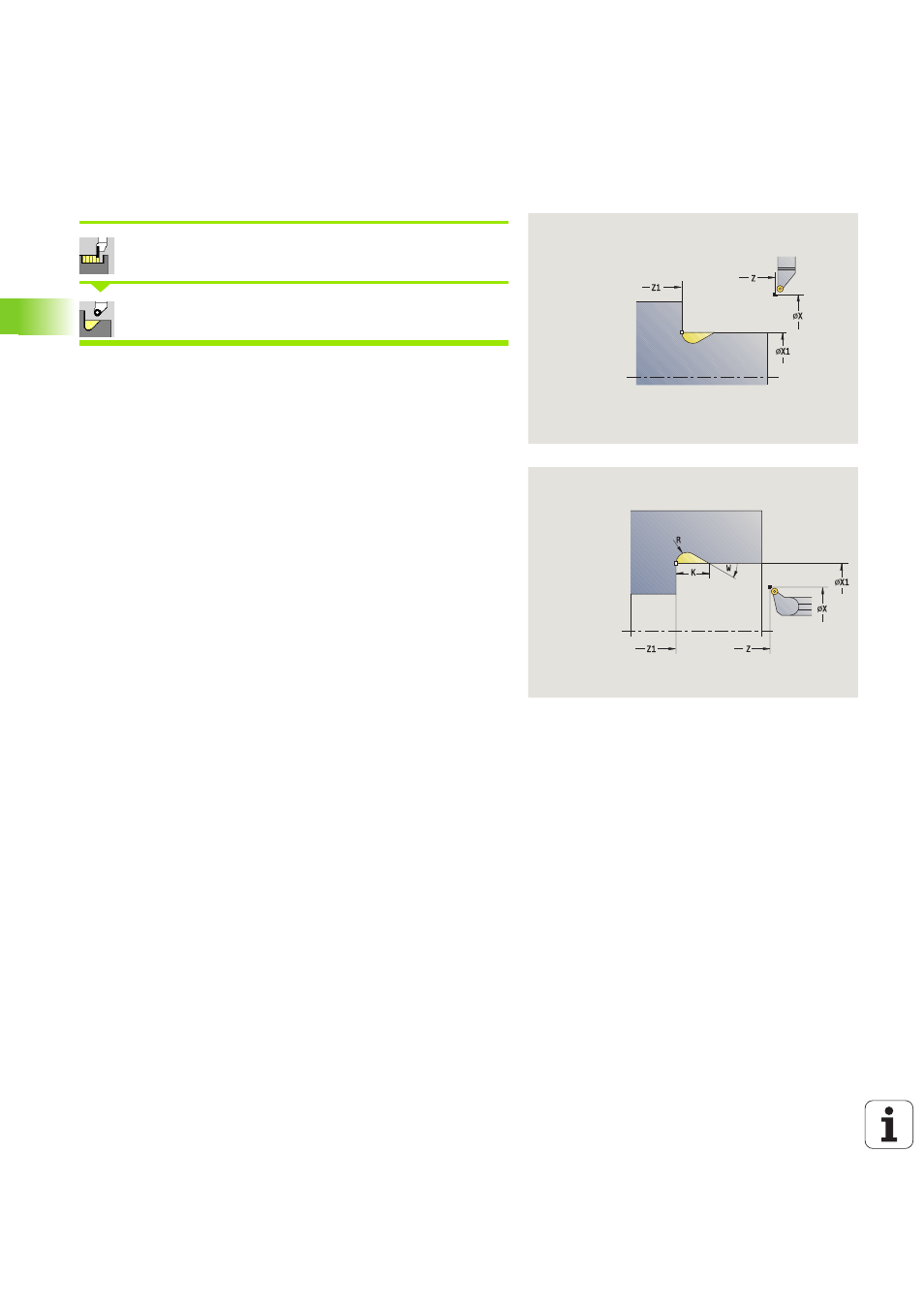

Scarico Forma H
Selezionare Cicli di troncatura
Selezionare Scarico H
La forma del profilo dipende dall'insieme dei parametri. Se non si
immette il Raggio scarico, la diagonale viene eseguita fino alla
posizione Spigolo profilo Z1 (raggio utensile = raggio scarico).
Se non si immette l'Angolo di entrata, esso viene calcolato sulla base
di Lunghezza scarico e Raggio scarico. Il punto finale dello scarico si
trova quindi sullo Spigolo profilo.
Il punto finale dello scarico viene determinato sulla base dell'angolo di
entrata conformemente a Scarico Forma H.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Spigolo profilo
K Lunghezza scarico
R Raggio scarico (default: nessun elemento circolare)
W Angolo di entrata (default: calcolo di W)
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
