HEIDENHAIN CNC PILOT 640
279
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

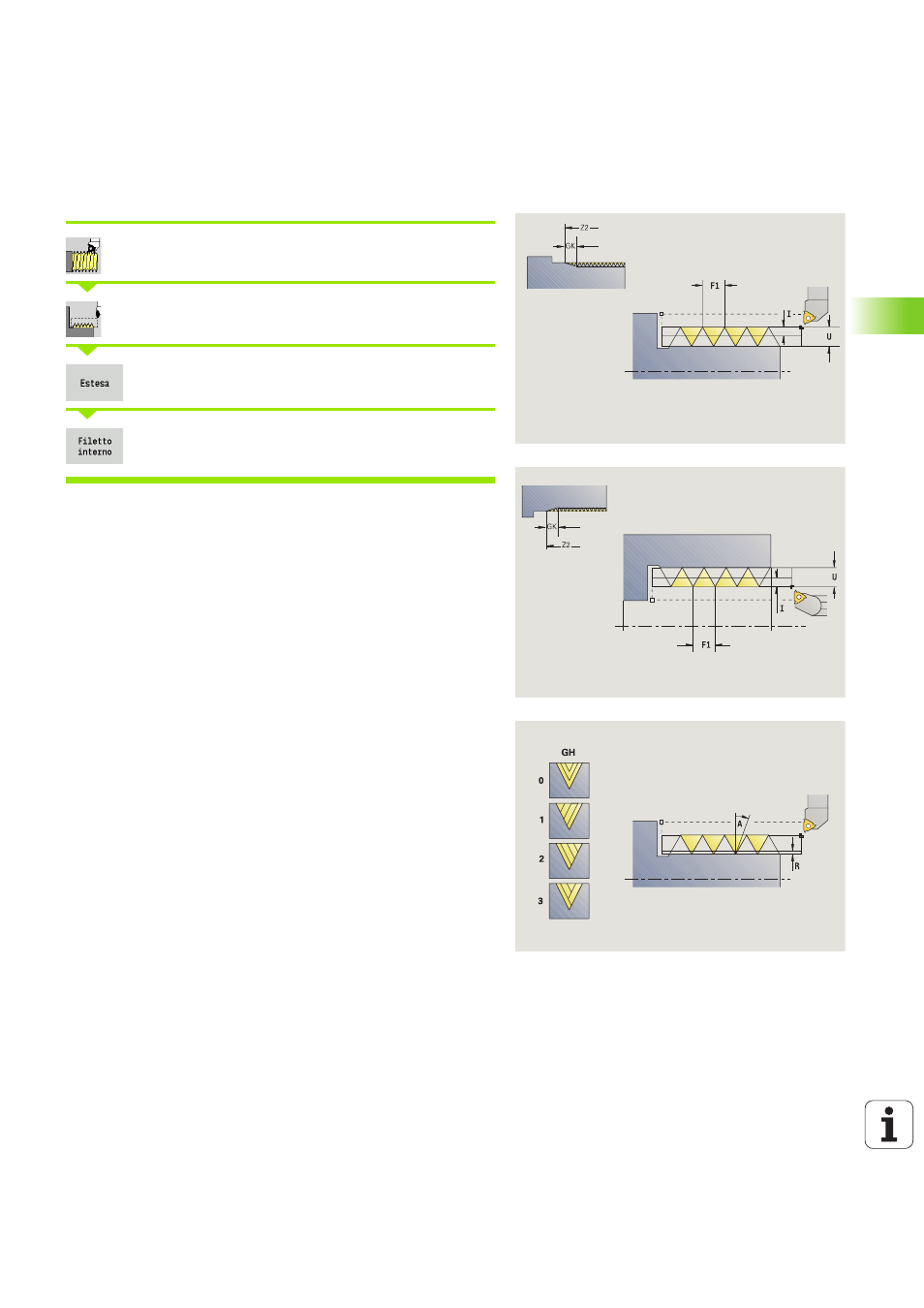

Filettatura (assiale) – Estesa
Selezionare Filettatura
Selezionare Filettatura
Attivare il softkey Estesa
 On: filetto interno
 Off: filetto esterno
Il ciclo esegue un filetto interno o esterno a uno o più principi. Il filetto
inizia sul Punto di partenza e termina sul Punto finale filetto
(senza andata e ritorno).
Parametri ciclo
X, Z
Punto di partenza filetto
Z2 Punto finale filetto
F1 Passo filetto (= avanzamento)
D Numero di principi (default: 1 filetto)
U Profondità filetto – Nessuna immissione:
 filetto esterno: U=0.6134*F1
 filetto interno: U=–0.5413*F1
I Incremento massimo
 I<U: prima profondità di taglio con "I" – ogni passata
successiva: riduzione profondità di taglio
 I=U: una passata
 nessuna immissione: I viene calcolato sulla base di U e
F1
GK Lunghezza uscita
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
GH Tipo di offset
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
