HEIDENHAIN CNC PILOT 640
163
4.4 Cicli di aspor
tazione tr
ucioli

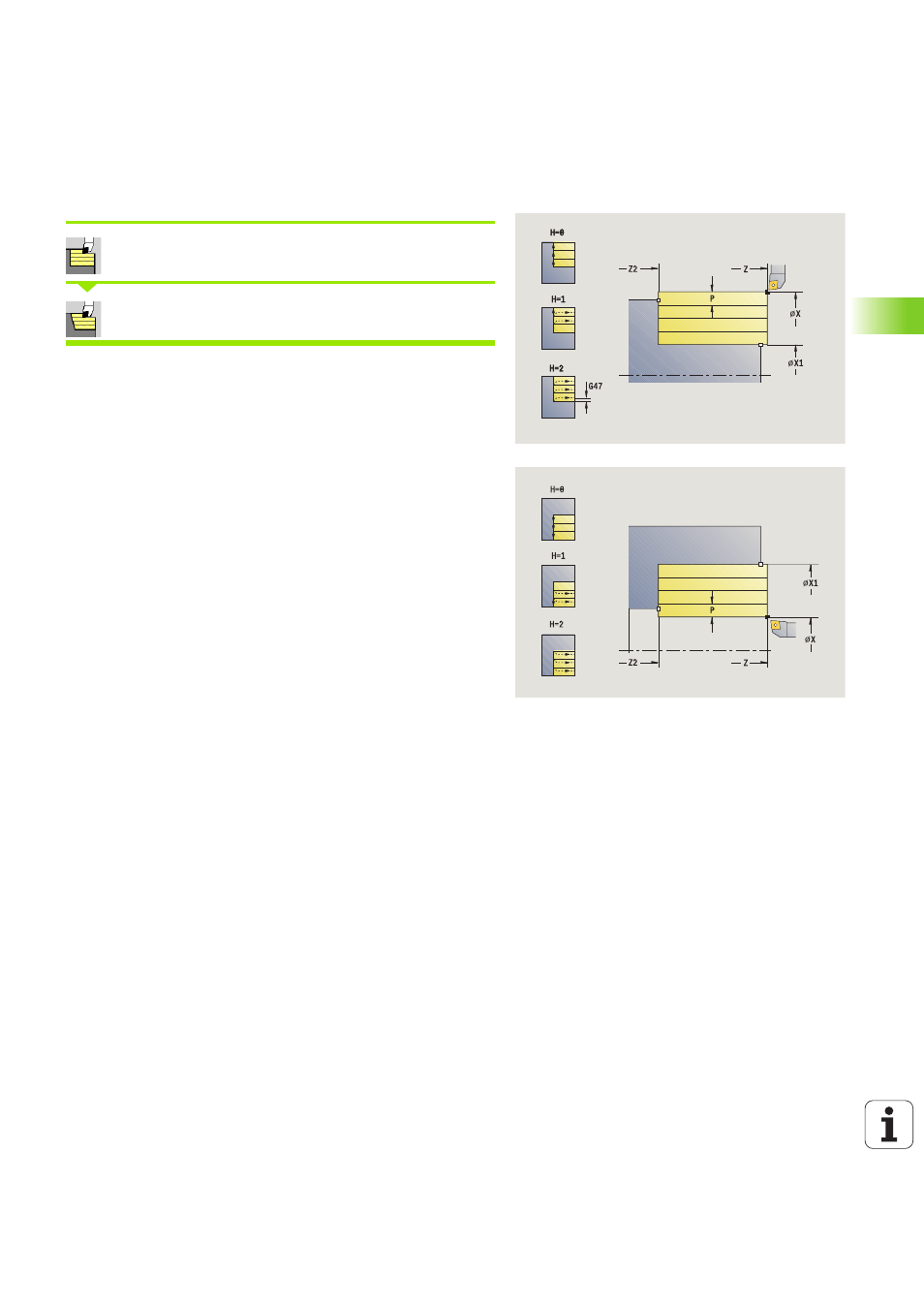

Passata assiale
Selezionare Cicli asp. truc. assiale/radiale
Selezionare Passata assiale
Il ciclo sgrossa il rettangolo descritto da Punto di partenza e Punto
iniziale X1
/Punto finale Z2.
Parametri ciclo
X, Z
Punto di partenza
X1 Punto iniziale profilo
Z2 Punto finale profilo
P Profondità di accostamento: profondità di accostamento
massima
H Lisciatura profilo
 0: ad ogni passata
 1: con l'ultima passata
 2: senza passata di lisciatura
G47 Distanza di sicurezza (vedere pagina 142)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
