HEIDENHAIN CNC PILOT 640
127
3.1
0
Monit
o
ra
ggio del car
ico (opzione)
Produzione con monitoraggio di carico
In Esecuzione programma il controllo numerico monitora in ogni ciclo
di interpolazione l'impiego e l'impiego totale. Parallelamente alla
lavorazione è possibile visualizzare i valori di impiego attuali in un
diagramma per tutti gli assi monitorati della zona attiva.
Visualizzare i valori di impiego: selezionare il menu Display \> opzione
Modifica dati di carico
– Il controllo numerico apre la maschera
"Impostare dati di carico" e visualizza i valori determinati anche sotto
forma di grafico a barre

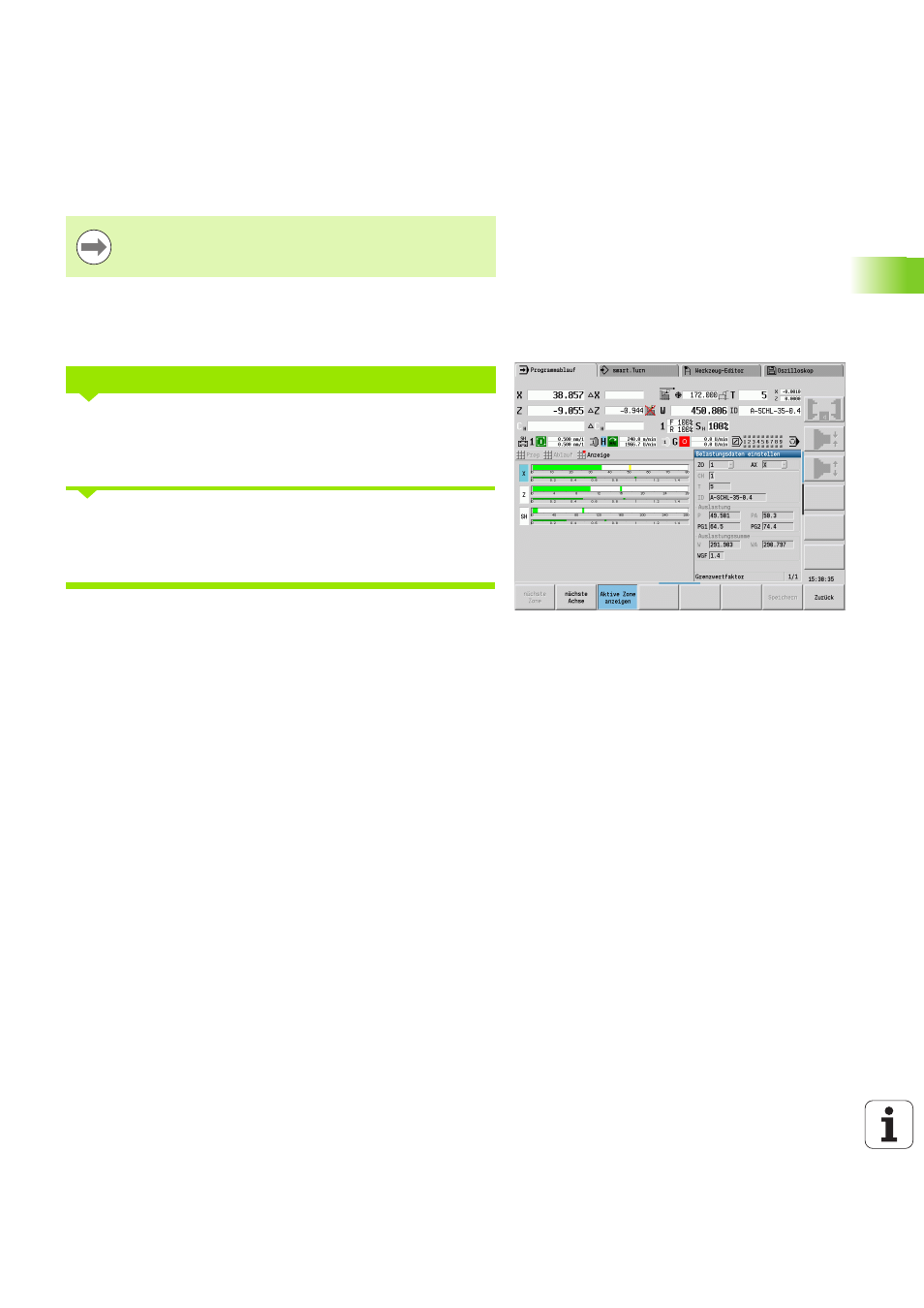

Visualizzare i valori di impiego attuali: premere il softkey Visualizza
zona attiva
– Il controllo numerico commuta automaticamente sulla
zona di monitoraggio attuale e visualizza i valori di impiego attuali nel
grafico a barre
Tenere presente che durante una lavorazione non è
possibile adattare i valori limite. Adattare i valori limite
prima della lavorazione!
APERTURA DEL DIAGRAMMA DURANTE LA LAVORAZIONE
Diagramma
Barra larga superiore (visualizzazione in %):
verde
impiego attuale (PA)
Tacche larghe superiori:
verde
valore di picco attuale tra 0 e valore limite -1 (P)
giallo valore di picco attuale tra P e valore limite -1 (PG1)
rosso valore di picco attuale tra PG1 e valore limite -2 (PG1)
Barra stretta inferiore (visualizzazione standard su valore di
riferimento 1):
verde
impiego totale attuale (WA)
giallo impiego totale attuale fino al valore limite (WGF)
