ofili del piano YZ
Superficie singola piano YZ
La funzione definisce una superficie nel piano YZ.
La commutazione avviene tramite softkey tra Profondità (Ki) e
Spessore residuo (K) (vedere tabella a destra).
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con il parametro Nome profilo,
 una G386 con i parametri della superficie singola,
 una G309.
Softkey
Commutazione del campo per
immissione spessore residuo K

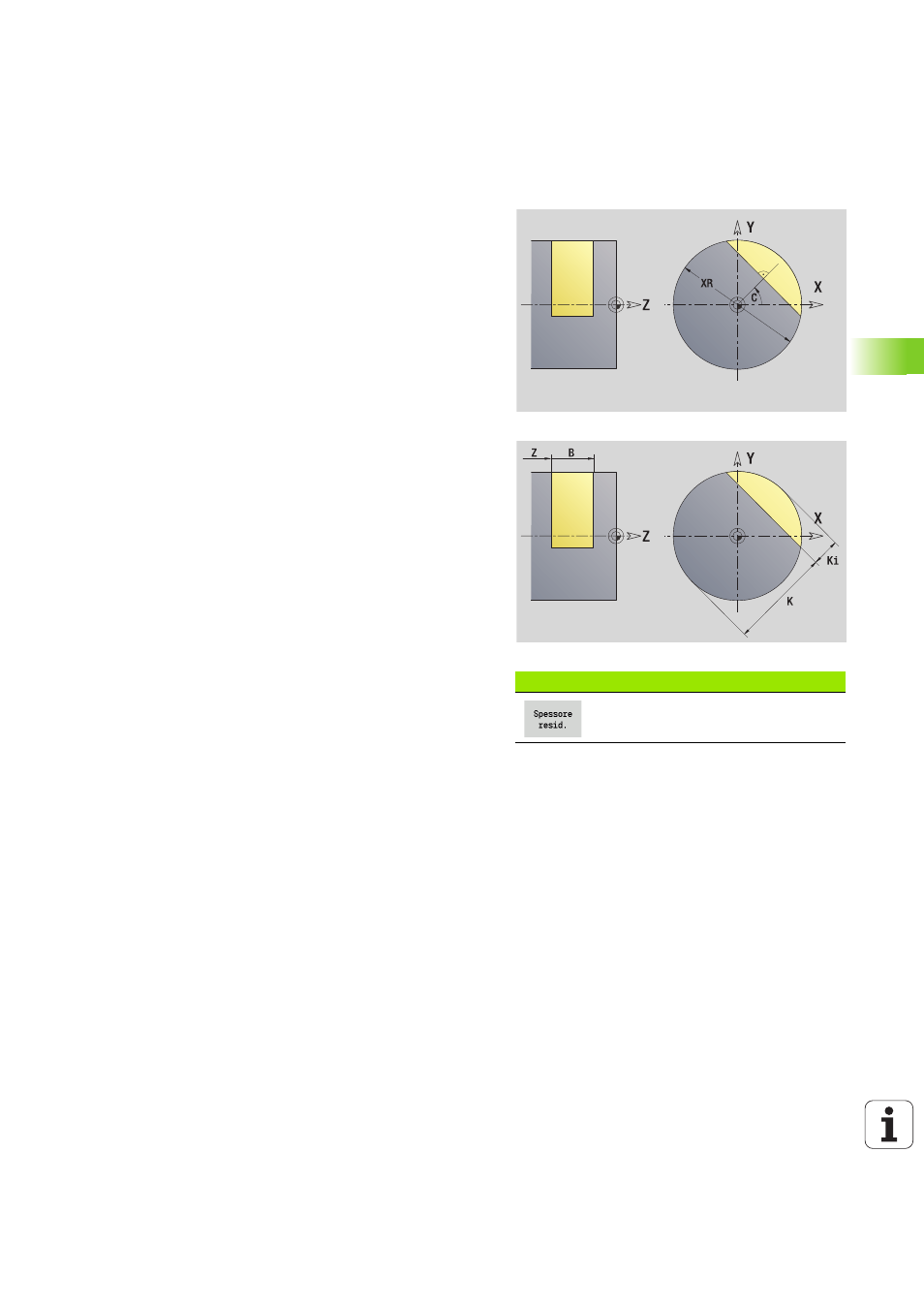

Dati di riferimento della superficie singola
ID
Nome profilo
C Angolo mandrino (angolo posizione della perpendicolare)
XR Diametro di riferimento
Parametri della superficie singola
Z
Spigolo di riferimento
Ki Profondità
K Spessore residuo
B Larghezza (riferimento: quota di riferimento ZR)
 B<0: superficie in direzione Z negativa
 B\>0: superficie in direzione Z positiva
