HEIDENHAIN CNC PILOT 640
329
4.8 Cicli di fr
esat
ur
a
Esecuzione ciclo
1
Attivazione dell'asse C e posizionamento in rapido su Angolo
mandrino C
(solo in modalità Autoapprendimento)
2
Calcolo della configurazione di taglio (avanzamenti in piano,
avanzamenti in profondità)
Fresatura profilo :
3 Avvicinamento in funzione di Raggio di avvicinamento R e
avanzamento per il primo piano di fresatura
4 Fresatura in un piano
5
Avanzamento per il successivo piano di fresatura
6
Ripetizione di 5...6, fino a raggiungere la profondità di fresatura
Note su parametri/funzioni
 Fresatura profilo o tasca: viene definita con Fattore di
sovrapposizione U .
 Direzione di fresatura:
è influenzata da Direzione di
fresatura H
e senso di rotazione della fresa (vedere
"Direzione di fresatura per fresatura profilo" a pagina
346).
 Compensazione del raggio della fresa
: viene eseguita
(eccetto che per fresatura profilo con JK=0).
 Avvicinamento e allontanamento:
con profili chiusi, il
punto di partenza del primo elemento (per rettangoli
l'elemento più lungo) è la posizione di avvicinamento e
allontanamento. Con Raggio di avvicinamento R si
definisce se l'avvicinamento è diretto o in un arco.
Note su parametri/funzioni

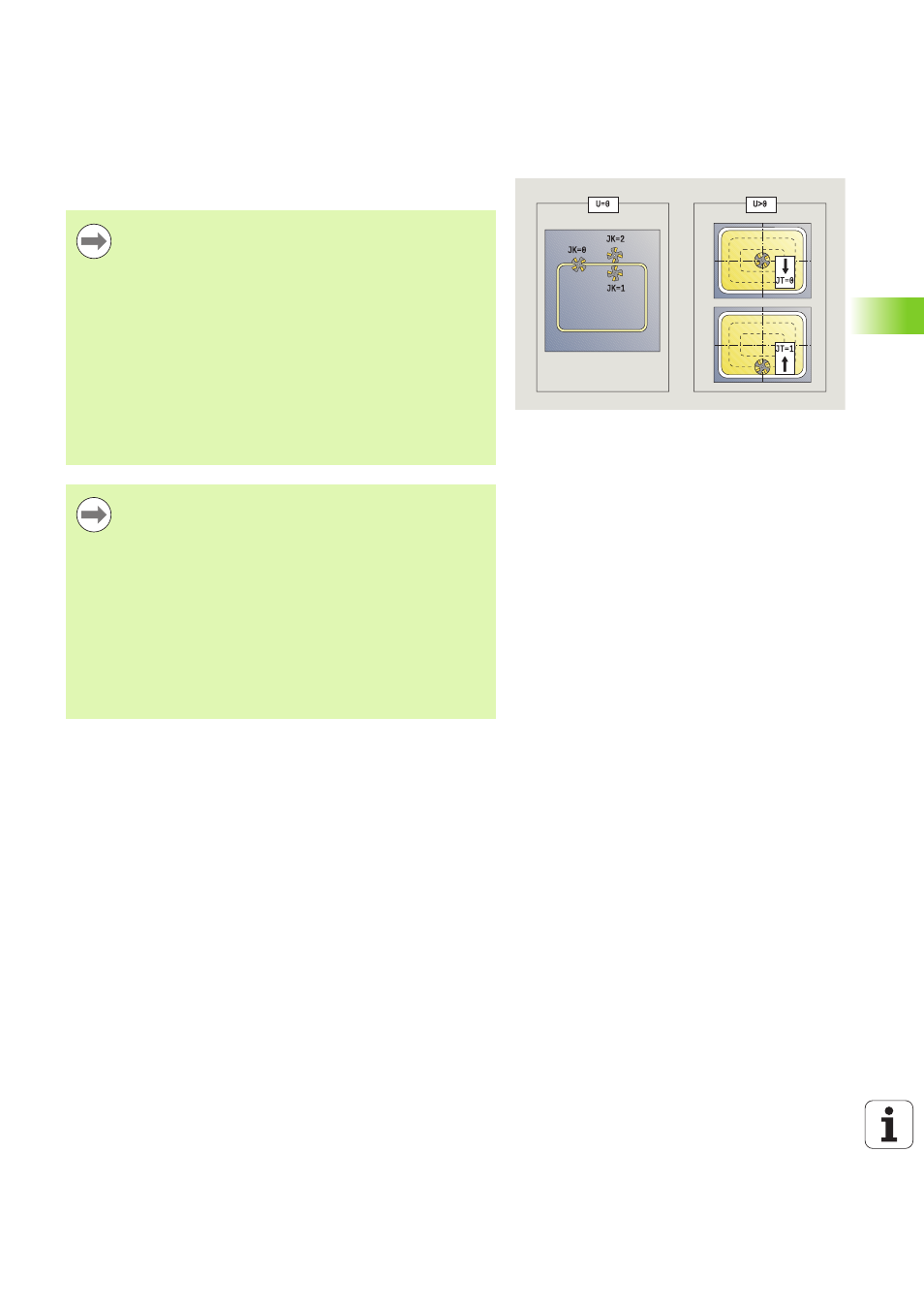

 Fresatura profilo JK definisce se la fresa deve
lavorare sul profilo (centro fresa sul profilo) o sul lato
interno/esterno del profilo. Con profili aperti si lavora
nella direzione di creazione del profilo. JK definisce se lo
spostamento è a sinistra o a destra del profilo.
 Fresatura tasca – Sgrossatura (O=0): definire con JT
se la tasca deve essere fresata dall'interno verso
l'esterno o viceversa.
 Fresatura tasca – Finitura (O=1): dapprima viene
fresato il bordo della tasca e quindi la base della stessa;
definire con JT se la base della tasca deve essere rifinita
dall'interno verso l'esterno o viceversa.
