HEIDENHAIN CNC PILOT 640
519
7.
2 Edit
o
r ut
ensili

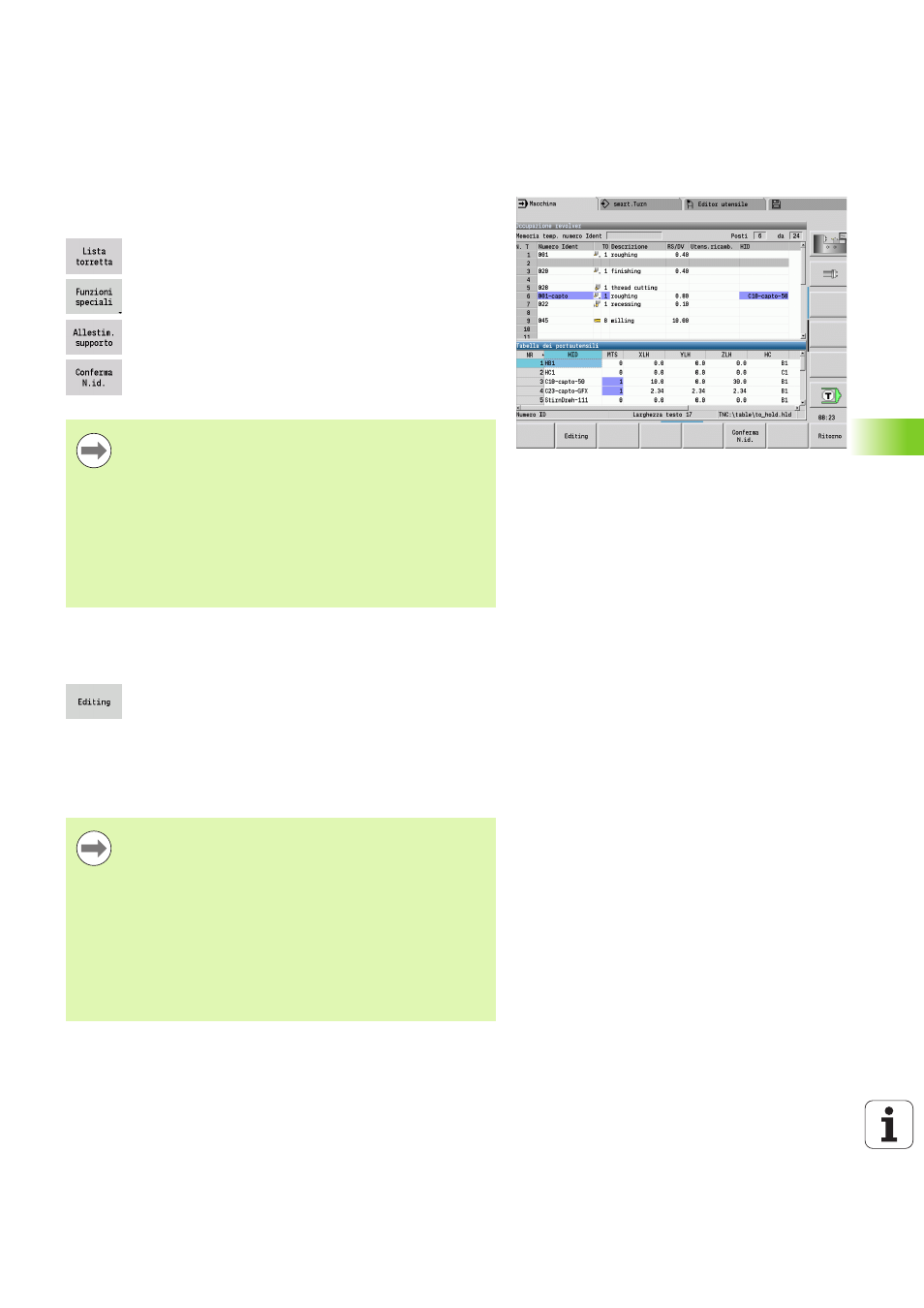

Predisposizione dei supporti per sistema di cambio manuale
Predisporre il supporto del sistema di cambio manuale nella
configurazione torretta:

Selezionare la configurazione torretta: premere il
softkey "Lista torretta"
 Selezionare un posto libero nella torretta e premere il
softkey "Funzioni speciali"
 Aprire la tabella supporti: premere il softkey "Allestim.
supporto"
 Selezionare il supporto e premere il softkey "Conferma
n. ident."
Selezione del sistema di cambio manuale nei dati utensile
Definire l'utensile nella maschera dei dati utensile come utensile con
cambio manuale:
 Aprire la maschera Dati utensile: premere il softkey
"Editing"
 Selezionare nella terza pagina della maschera
MTS 1: UTENSILE CON CAMBIO MANUALE
 Confermare l'immissione: premere il softkey "Salva"
Se si è predisposto un supporto per un sistema di cambio
manuale nella configurazione torretta, i primi tre campi
della relativa riga vengono evidenziati mediante colore.
Con il softkey "Rimuovi supporto" è possibile eliminare di
nuovo un supporto del sistema di cambio manuale.
Nella configurazione torretta è possibile predisporre
soltanto il tipo di supporto MTS 1 (sistema di cambio
manuale). Per un supporto del tipo MTS 0 (supporto
standard) il controllo numerico emette un messaggio di
errore.
Se si definisce un utensile come sistema di cambio
utensile, nella lista utensili viene evidenziato a colori il
campo Tipo utensile (icona utensile).
Per utensili con cambio manuale non è possibile
selezionare alcun supporto utensile HID (campo vuoto).
Supporto e utensile vengono assegnati tramite
configurazione torretta. Sul corrispondente posto della
torretta è necessario predisporre un sistema di cambio
manuale.
Per utensili multipli è necessario assegnare allo stesso
tempo anche il valore di immissione MTS per tutti i taglienti.
