HEIDENHAIN CNC PILOT 640
369
4.9 Sag
o
me di f
o
rat
u
ra e fr
esat
ur
a

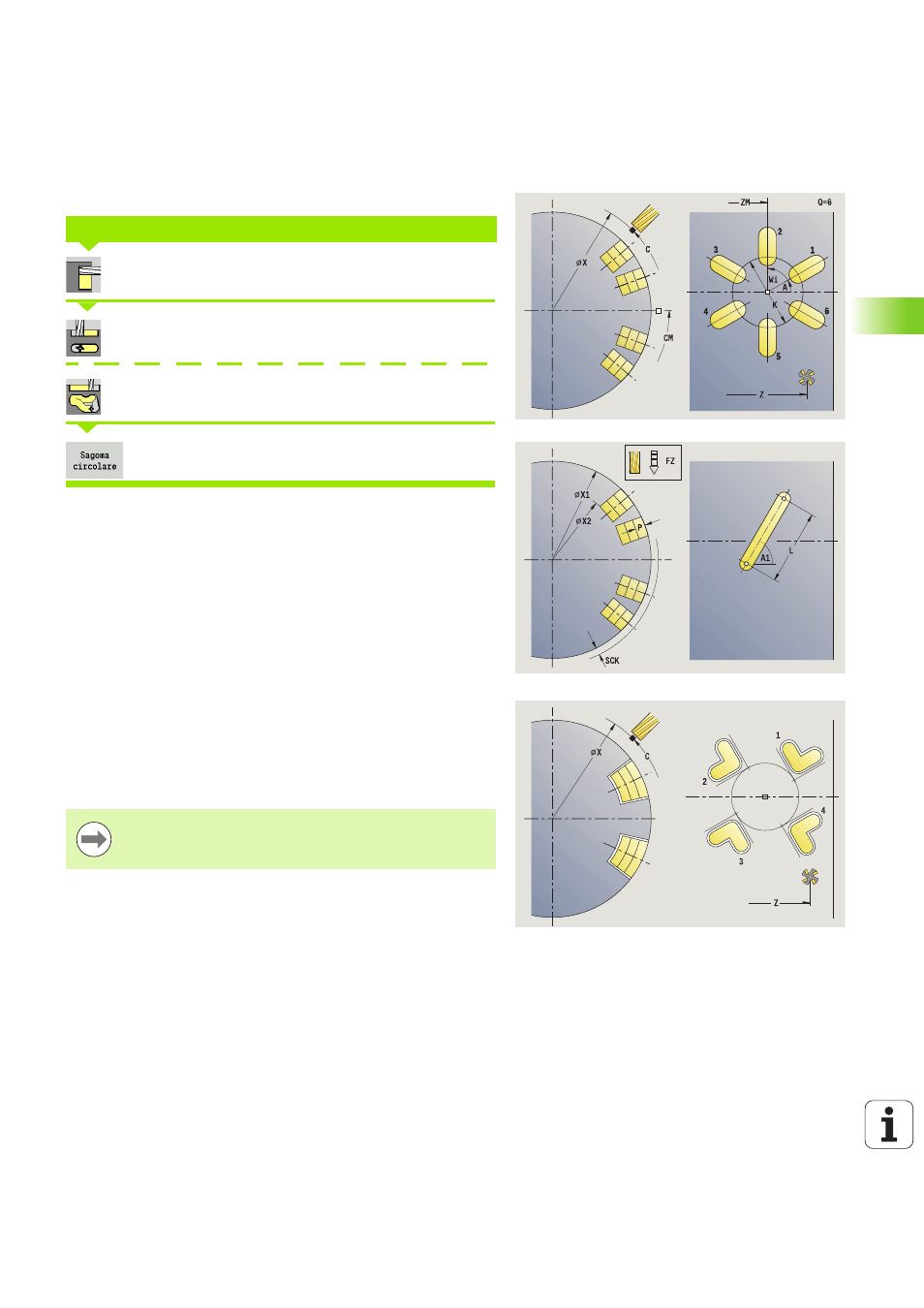

Sagoma di fresatura circolare radiale
Selezionare Fresatura
Selezionare Scanalatura radiale
Selezionare Profilo radiale ICP
Attivare il softkey Sagoma radiale
Il softkey Sagoma circolare viene attivato in caso di cicli di fresatura
per realizzare sagome di fresatura con le medesime distanze su un
cerchio o un arco sulla superficie cilindrica.
Vengono inoltre richiesti i parametri di fresatura (vedere descrizione
del ciclo).
SAGOMA DI FRESATURA CIRCOLARE RADIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di scanalature
ZM, CM Centro sagoma: posizione, angolo
K
Diametro sagoma
A Angolo 1ª scanalatura (default: 0°)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di lavorazioni di
fresatura su un cerchio)
Il punto di partenza di un profilo ICP da assegnare come
sagoma deve trovarsi sull'asse XK positivo.
