HEIDENHAIN CNC PILOT 640
189
4.4 Cicli di aspor
tazione tr
ucioli

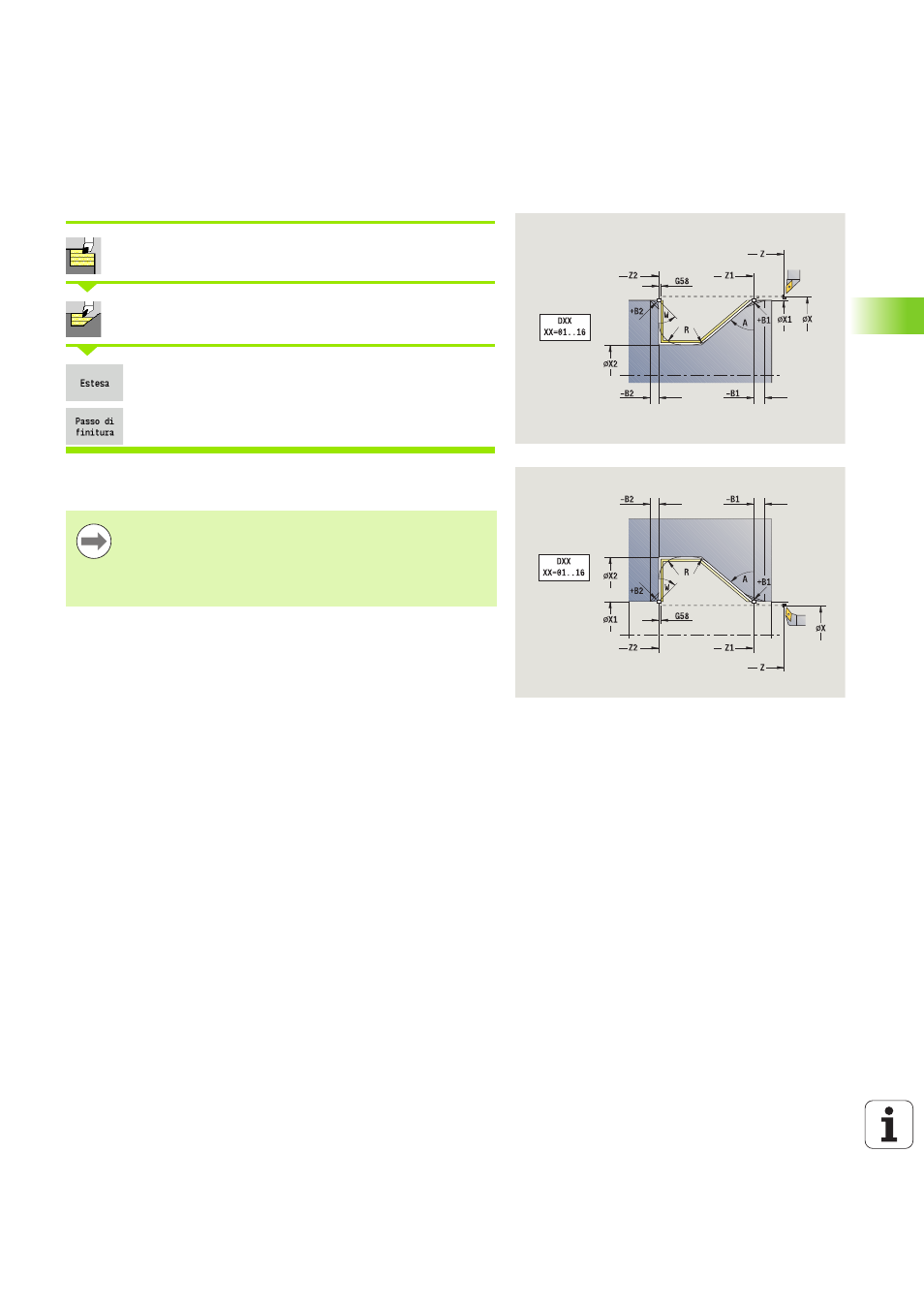

Passata di finitura con entrata assiale – Estesa
Selezionare Cicli asp. truc. assiale/radiale
Selezionare Entrata assiale
Attivare il softkey Estesa
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo da Punto iniziale profilo a Punto
finale profilo
. L'utensile si arresta alla fine del ciclo.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
 Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
DXX Numero correzione addizionale: 1-16 (vedere pagina 142)
G58 Sovrametallo parallelo al profilo
A Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)
W Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)
R Arrotondamento
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
G47 Distanza di sicurezza (vedere pagina 142)
