HEIDENHAIN CNC PILOT 640
297
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

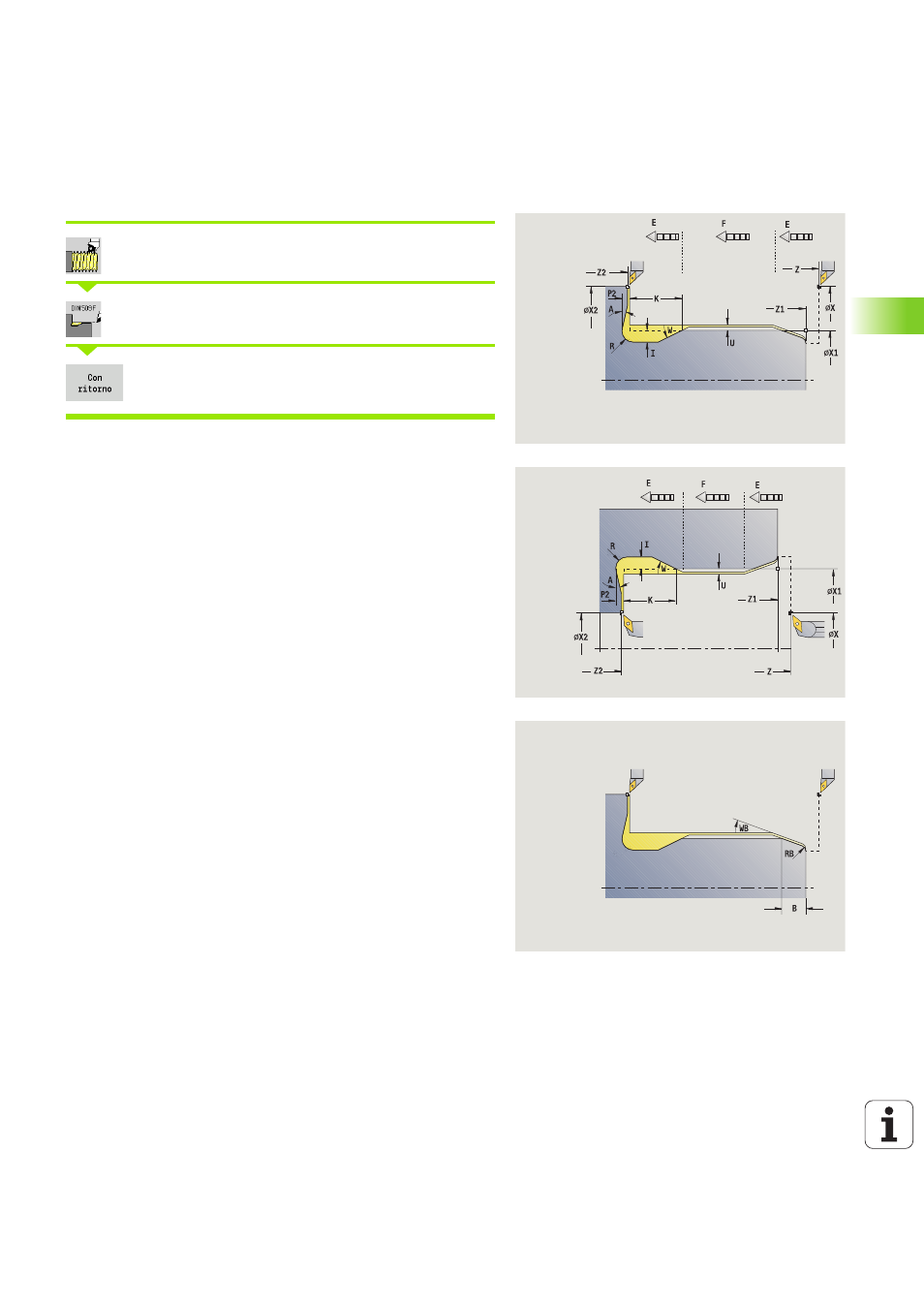

Scarico DIN 509 F
Selezionare Filettatura
Selezionare Scarico DIN 509 F
 Off: l'utensile si arresta alla fine del ciclo
 On:
l'utensile ritorna al punto di partenza
Il ciclo esegue lo scarico filettato DIN 509 Forma F, l'imbocco
cilindrico, il cilindro sporgente e l'adiacente superficie piana. Per l'area
del cilindro è possibile definire un sovrametallo di rettifica. L'imbocco
cilindrico viene eseguito se si indica Lunghezza imbocco cilindrico o
Raggio imbocco
.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto di partenza cilindro
X2, Z2 Punto finale superficie piana
U Sovrametallo rettifica per l'area del cilindro (default: 0)
E Avanzamento ridotto per entrata e imbocco cilindrico
(default: avanzamento F)
I Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
R Raggio scarico su entrambi i lati dello scarico (default:
tabella standard)
P2 Profondità trasversale (default: tabella standard)
A Angolo trasversale (default: tabella standard)
G14 Punto cambio utensile (vedere pagina 142)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B Lunghezza imbocco cilindrico (default: nessun imbocco
filettato)
WB Angolo imbocco (default: 45°)
RB Raggio arrotondamento (default: nessuna immissione:
nessun elemento): valore positivo = raggio
arrotondamento, valore negativo = smusso
G47 Distanza di sicurezza (vedere pagina 142) – valutazione
solo "Con ritorno"
