258
Modo Teach-in
4.5 Cicli di tr
oncat
u
ra

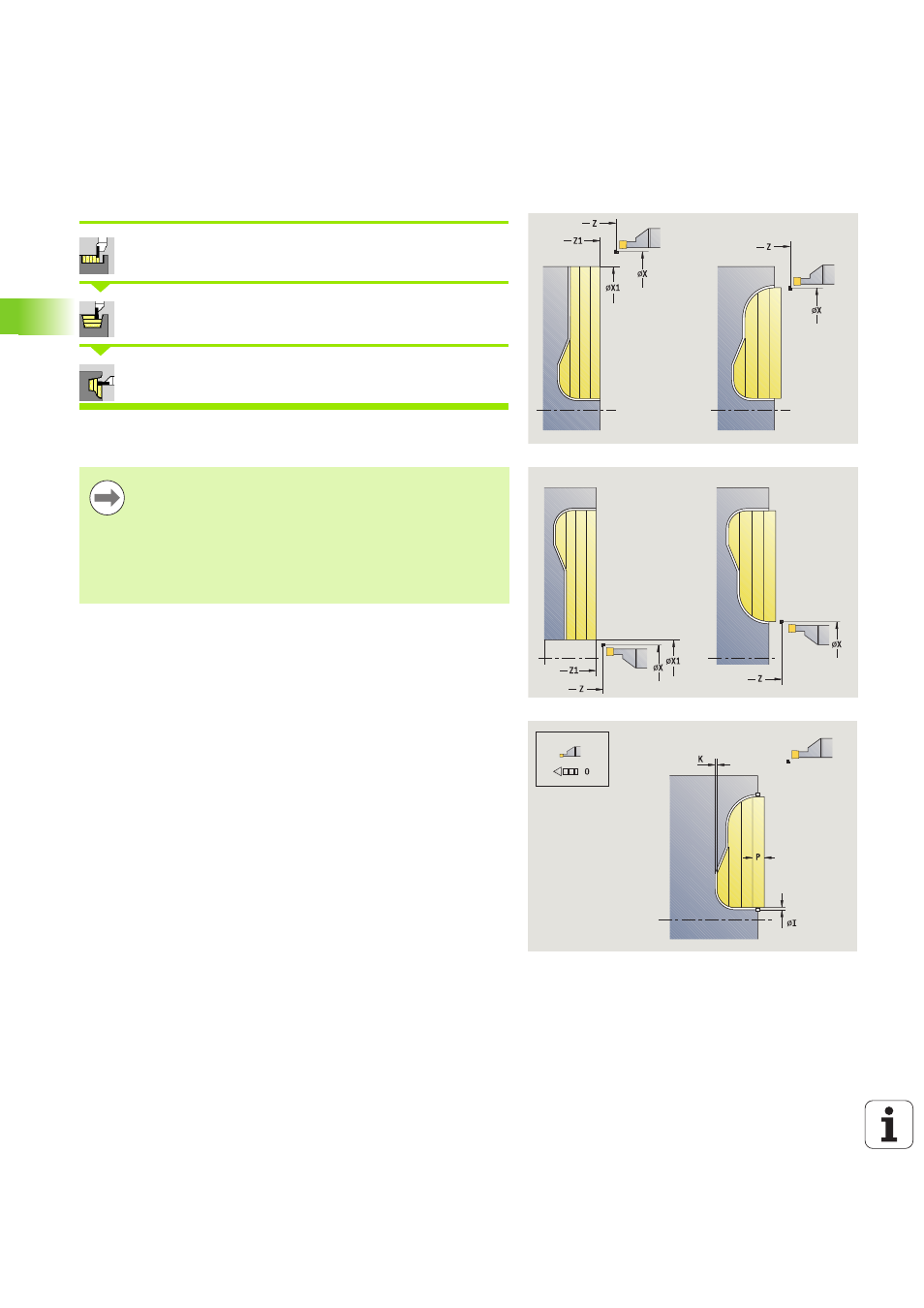

Troncatura-tornitura ICP assiale
Selezionare Cicli di troncatura
Selezionare Troncatura-tornitura
Selezionare Troncatura-tornitura assiale
Il ciclo lavora l'area definita (vedere anche "Troncatura-tornitura" a
pagina 240).
Definire per
 profili discendenti
il Punto di partenza – non il Punto
iniziale profilo
. Il ciclo lavora l'area descritta da punto
di partenza e profilo ICP, tenendo conto dei sovrametalli.
 profili ascendenti
il Punto di partenza e il Punto
iniziale profilo
. Il ciclo lavora l'area descritta da punto
iniziale e profilo ICP, tenendo conto dei sovrametalli.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale pezzo grezzo
FK Pezzo finito ICP: nome del profilo da lavorare
P Profondità di accostamento: profondità di accostamento
massima
ET Profondità di troncatura che viene incrementata in ogni
passata
O Avanzamento di troncatura (default: avanzamento attivo)
I, K Sovrametallo X, Z
SX, SZ Limitazioni di taglio (vedere pagina 142)
B Larghezza offset (default: 0)
U Lavorazione di tornitura unidirezionale (default: 0)
 0: bidirezionale
 1: unidirezionale (direzione: vedere grafica di supporto)
G14 Punto cambio utensile (vedere pagina 142)
A Angolo iniziale definisce l'area di lavoro nel punto iniziale
del profilo
W Angolo finale definisce l'area di lavoro nel punto finale del
profilo
