406
Programmazione ICP
5.8 elementi del pr
ofilo di t
o
rn
it
ur
a

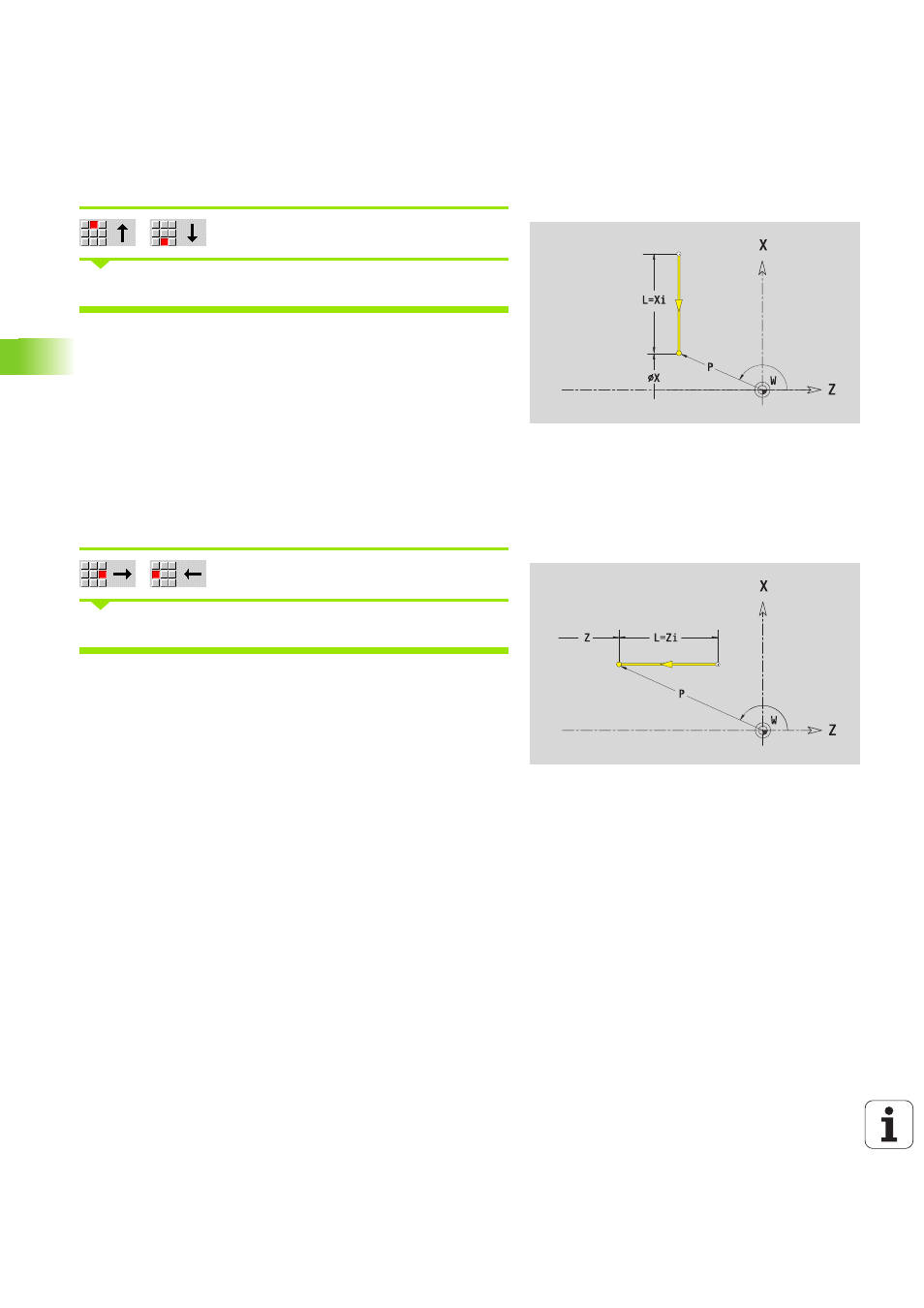

Linee verticali
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G1.
Linee orizzontali
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G1.
Parametri
X
Punto di arrivo
Xi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W Punto di arrivo polare (angolo)
P Punto di arrivo polare (quota radiale)
L Lunghezza linea
U, F, D, FP, IC, KC, HC: vedere attributi di lavorazione Pag. 379
Parametri
Z
Punto di arrivo
Zi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W Punto di arrivo polare (angolo)
P Punto di arrivo polare (quota radiale)
L Lunghezza linea
U, F, D, FP, IC, KC, HC: vedere attributi di lavorazione Pag. 379
