Simulazione grafica
6.1 Il modo oper
a
tiv
o
Simulazione
6.1 Il modo operativo Simulazione
Con questo softkey è possibile richiamare la Simulazione
grafica dalle seguenti modalità operative:
 smart.Turn
 Esecuzione programma
 Autoapprendimento
 Funzionamento manuale (cicli)
Alla chiamata da smart.Turn la simulazione apre la finestra di
simulazione grande e carica il programma selezionato. Se la
simulazione viene avviata dalle modalità operative Macchina, si apre la
finestra di simulazione piccola o la finestra selezionata per ultima
dall'operatore.

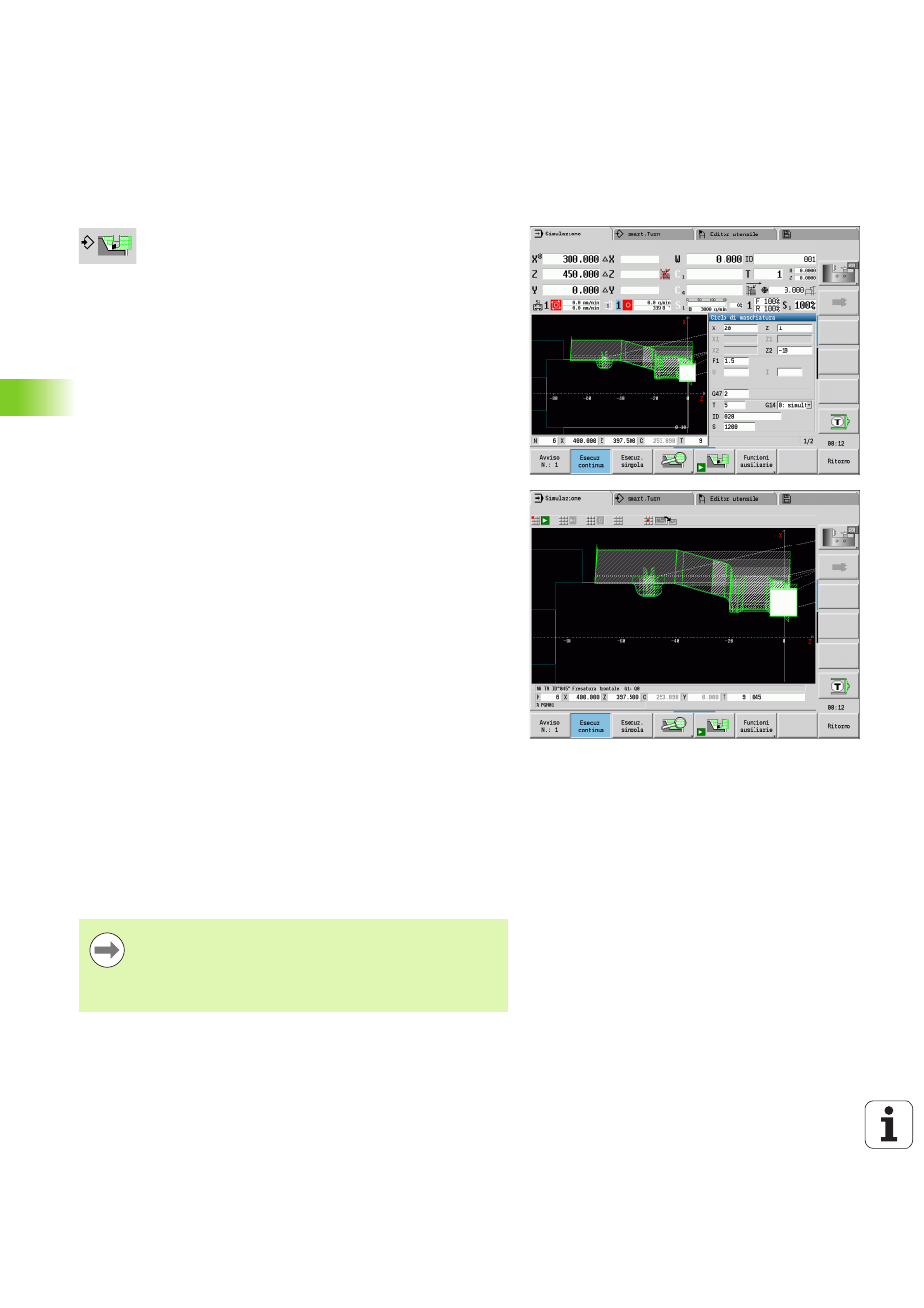

La finestra di simulazione grande
 Riga menu per il controllo della simulazione con la tastiera numerica
 Finestra di simulazione:
visualizzazione dei pezzi e dei movimenti
utensile. La simulazione supporta la contemporanea visualizzazione
di diverse viste nella finestra di simulazione. Selezionare tra le
funzioni ausiliarie nella Selezione finestra le seguenti viste:
 vista XZ (vista lungo l'asse di rotazione)
 vista XC (vista frontale)
 vista ZC (superficie cilindrica)
 vista YZ (per lavorazioni con asse Y)
 Visualizzazioni
 Blocco sorgente NC
 Numero blocco NC, valori di posizione e informazioni utensile
 Nome del programma NC
La finestra di simulazione piccola
 Per la simulazione di programmi ciclo la visualizzazione stato
macchina e il dialogo del ciclo non sono sovrapposti.
 In modalità smart.Turn la visualizzazione stato macchina non viene
sovrapposta.
 È possibile impostare tramite softkey le seguenti viste:
 vista XZ (vista lungo l'asse di rotazione)
 vista XC (vista superficie frontale)
 vista ZC (sviluppo superficie cilindrica)
Nelle modalità operative Esecuzione programma,
Autoapprendimento e Funzionamento manuale, la
simulazione si avvia in automatico con il programma
attuale. In smart.Turn si carica solo il programma. Avviare
la simulazione tramite softkey.
