HEIDENHAIN CNC PILOT 640
605
8.3 T
rasf
e
ri
ment
o dati

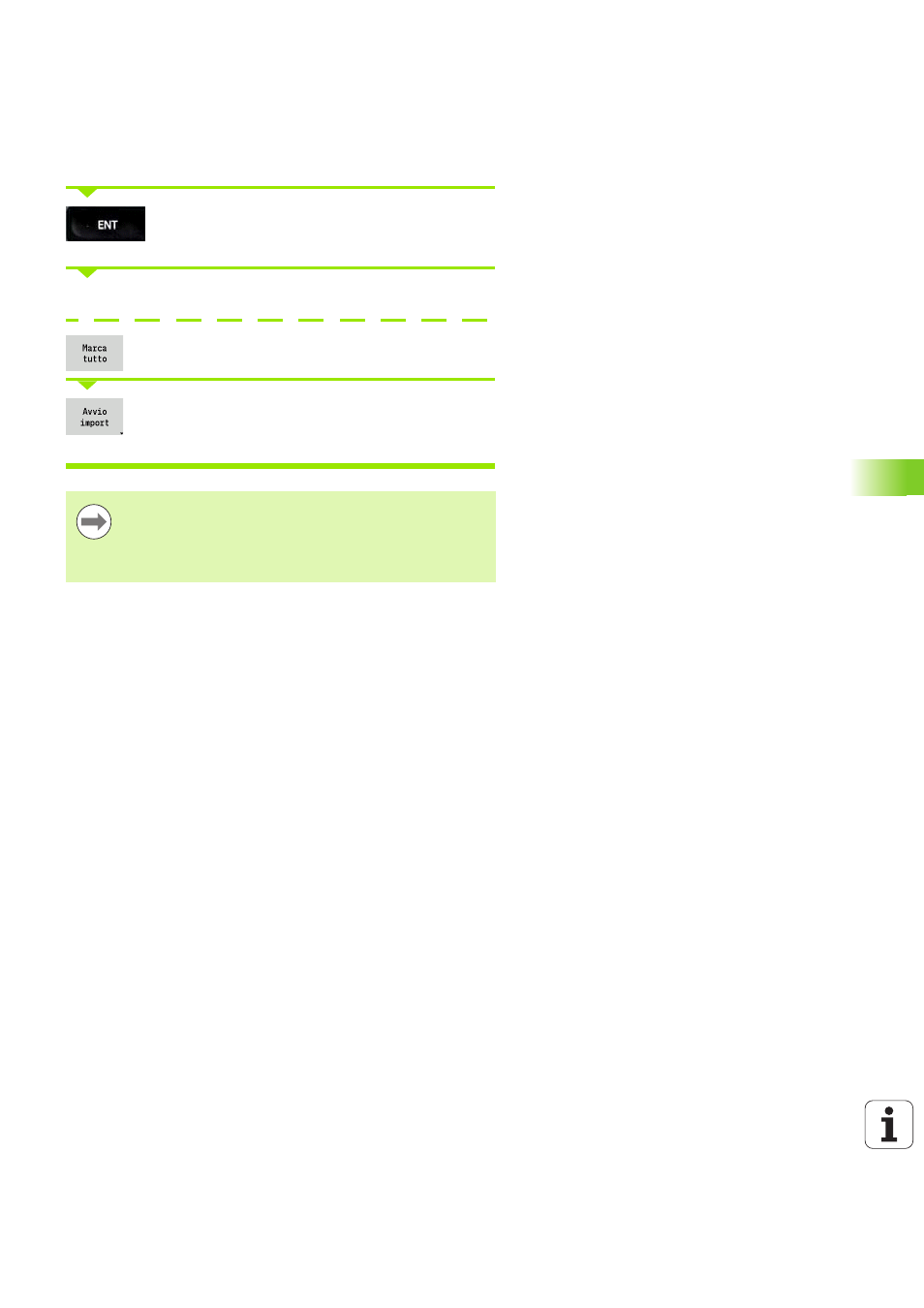

Selezionare con i tasti cursore la directory e quindi
passare con il tasto Enter nella finestra destra.
Selezionare con il tasto cursore il programma da convertire.
Selezionare tutti i programmi NC.
Avviare il filtro di importazione per la conversione del
programma o dei programmi nel formato del CNC
PILOT.
Conversione dei programmi ciclo
MANUALplus 4110 e CNC PILOT 640 seguono principi diversi per la
gestione utensili, i dati tecnologici ecc. I cicli del CNC PILOT 640
vantano più parametri dei cicli del MANUALplus 4110.
Osservare i seguenti punti
 Richiamo utensile: l'acquisizione del numero T dipende se è
presente un "programma Multifix" (numero T a 2 posizioni) o
"programma Torretta" (numero T a 4 posizioni).
 Numero T a 2 posizioni: il numero T viene acquisito come "ID" e
come numero T viene registrato "T1".
 Numero T a 4 posizioni (Tddpp): le prime due posizioni del numero
T (dd) vengono acquisite come "ID" e le ultime due (pp) come "T".
 Raggiungimento punto cambio utensile: il convertitore riporta in
Punto cambio utensile G14
l'impostazione "Nessun asse". In 4110
non si impiega questo parametro.
 Distanza di sicurezza: il convertitore riporta le distanze di sicurezza
definite nel parametro "Impostazioni generali" nei campi Distanza di
sicurezza G47, ... SCI, ... SCK
.
I programmi ciclo, le descrizioni profilo ICP, i programmi
DIN e i sottoprogrammi DIN importati vengono nominati
con il prefisso "CONV_...". Il CNC PILOT adegua inoltre
l'estensione e importa i programmi NC nelle directory
corrette.
