Programmazione ICP
5.7 Descr
izioni pezzi gr
ezzi
5.7
Descrizioni pezzi grezzi

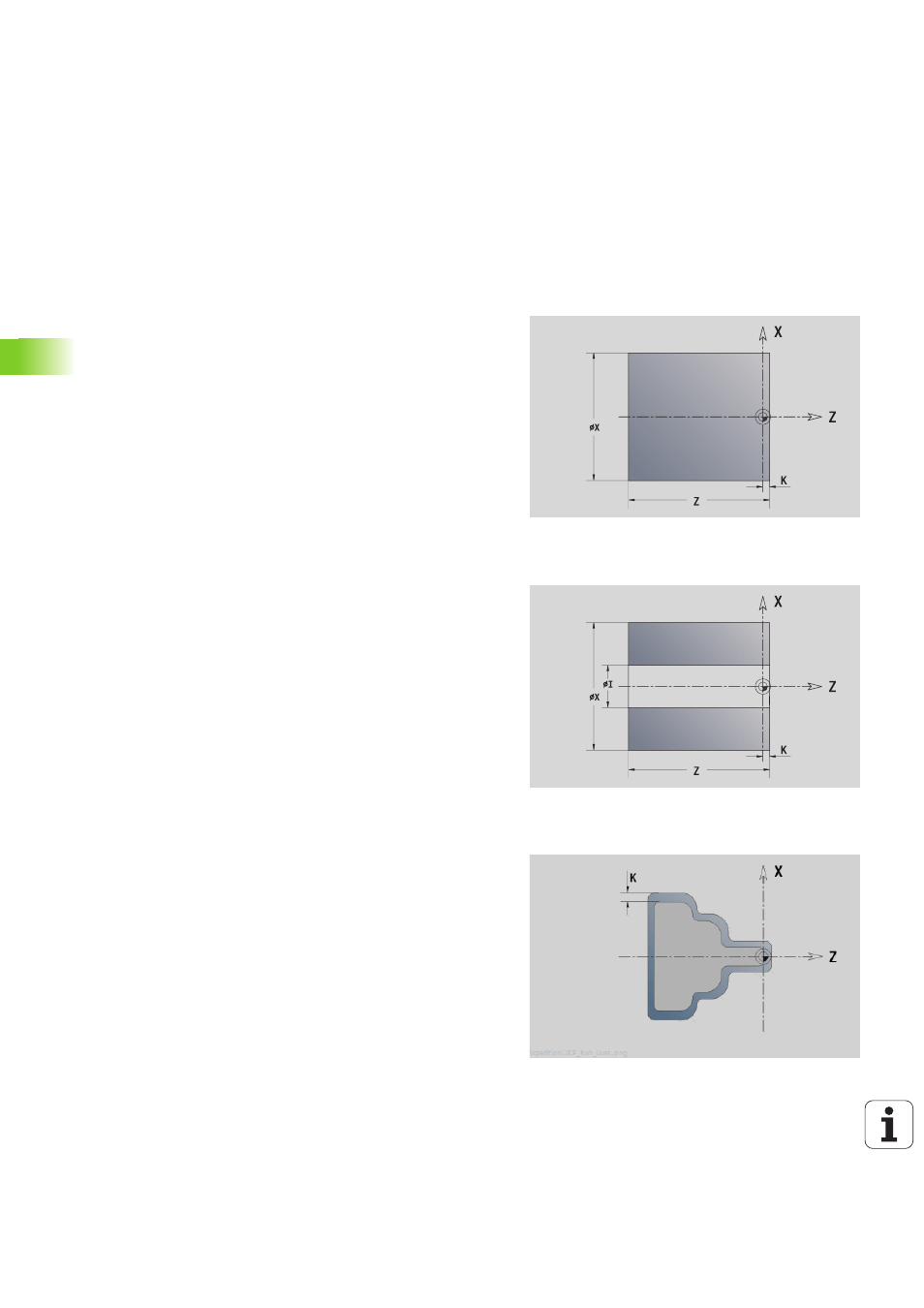

In smart.Turn le forme standard "Barra" e "Tubo" sono descritte con una
funzione G.
Forma parte grezza "Barra"
La funzione descrive un cilindro.
ICP genera in smart.Turn una G20 nella sezione BLANK.
Forma parte grezza "Tubo"
La funzione descrive un cilindro cavo.
ICP genera in smart.Turn una G20 nella sezione BLANK.
Forma parte grezza "Parte di fusione"
La funzione descrive un sovrametallo su un profilo esistente del pezzo
finito.
ICP genera in smart.Turn un profilo nella sezione BLANK.
Parametri
X
Diametro cilindro
Z
Lunghezza pezzo grezzo
K
Lato destro (distanza origine pezzo – lato destro)
Parametri
X
Diametro cilindro cavo
Z
Lunghezza pezzo grezzo
K
Lato destro (distanza origine pezzo – lato destro)
I
Diametro interno
Parametri
K
Sovrametallo parallelo al profilo
