128
Modalità operativa Macchina
3.1
1
Simulazione gr
afica

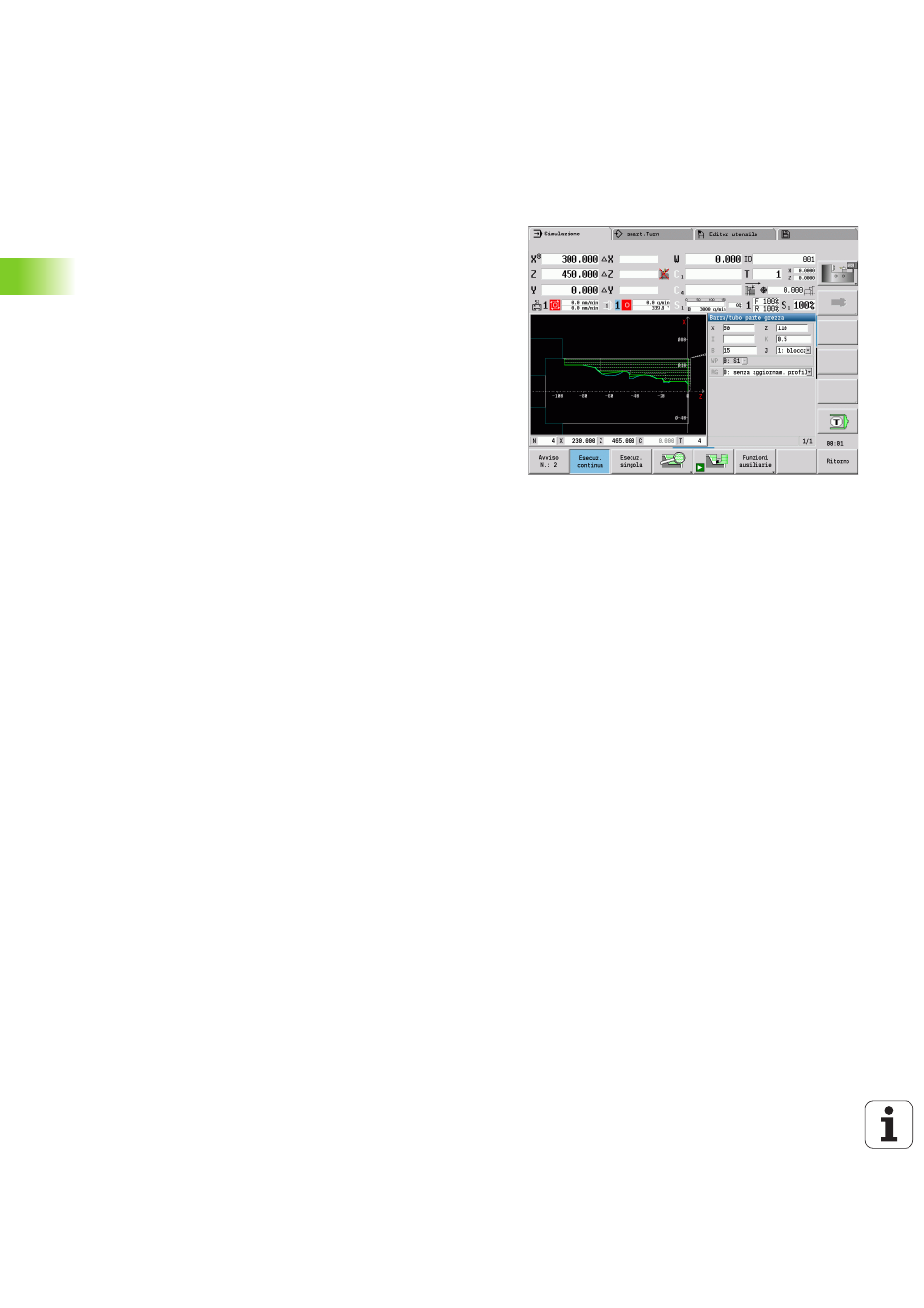

3.11 Simulazione grafica
Con la Simulazione grafica si controlla l'esecuzione della lavorazione,
la configurazione di taglio e il profilo ottenuto prima di procedere alla
lavorazione.
Nelle modalità Funzionamento manuale e Autoapprendimento si
verifica l'esecuzione di un singolo ciclo Teach-in; in Esecuzione
programma
si controlla il programma Teach-in o DIN completo.
Il pezzo grezzo programmato viene rappresentato nella Simulazione. Il
CNC PILOT simula anche lavorazioni che si eseguono sulla superficie
frontale o cilindrica (mandrino posizionabile o asse C). È così possibile
il controllo del processo di lavorazione completo.
In Funzionamento manuale e in Autoapprendimento viene simulato il
ciclo Teach-in attualmente in elaborazione. In modalità Esecuzione
programma la simulazione ha inizio a partire dalla posizione del
cursore. I programmi smart.Turn e DIN vengono simulati a partire
dall'inizio del programma.
Altri dettagli per l'impiego e l'uso della simulazione sono riportati nel
capitolo "Il modo operativo Simulazione" a pagina 488.
