HEIDENHAIN CNC PILOT 640
441
5.13 Pr
ofili su superficie cilindr
ica in smar
t.T
u
rn

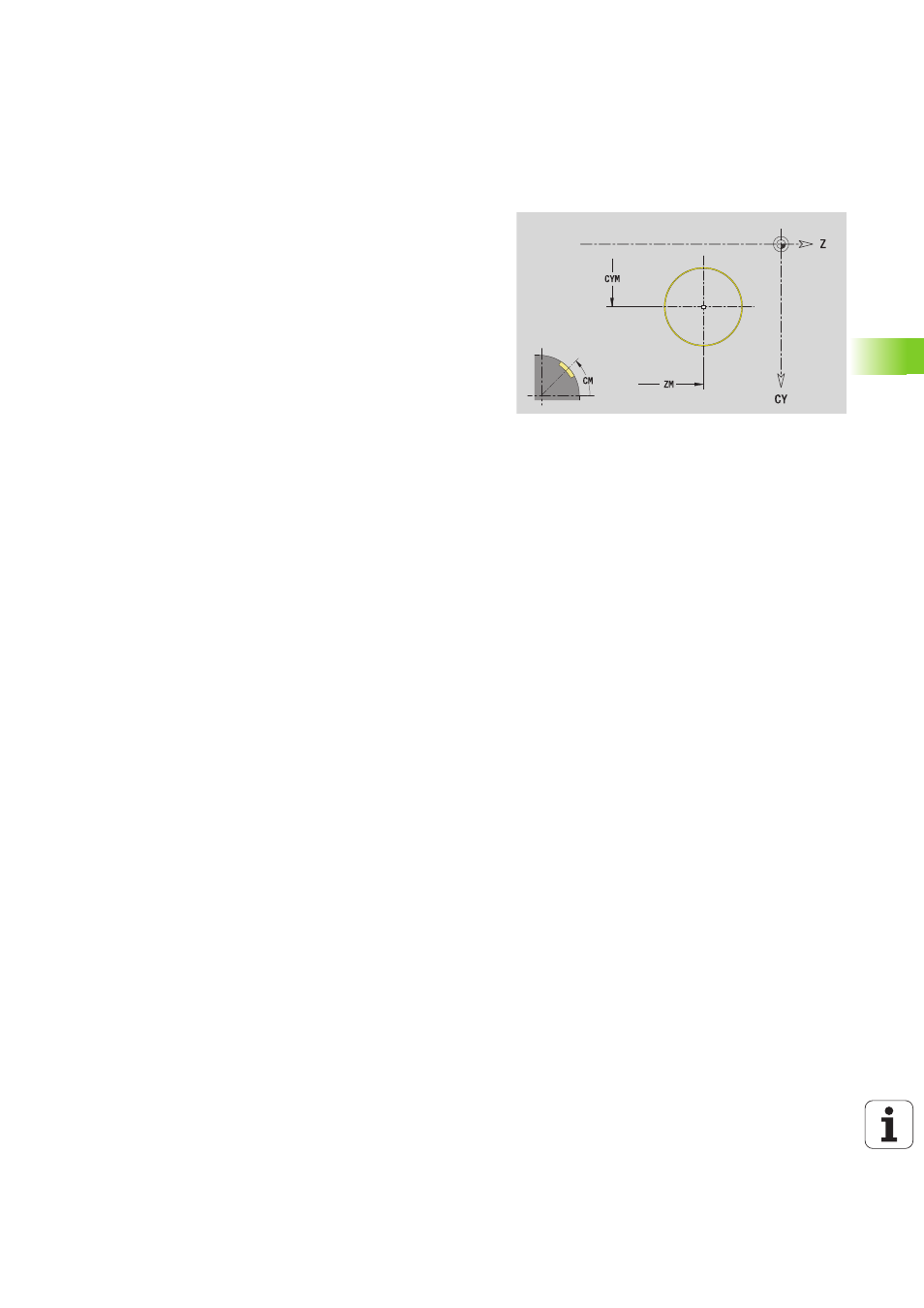

Cerchio superficie cilindrica
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 429).
ICP genera:
 l'identificativo di sezione LATERAL_C con il parametro Diametro di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G314 con i parametri della figura,
 una G309.
Dati di riferimento superficie cilindrica
ID
Nome profilo
PT Profondità di fresatura
XR Diametro di riferimento
Parametri figura
Z
Centro figura
CYM Centro figura come quota elemento lineare (riferimento:
diametro XR)
CM Centro figura (angolo)
R Raggio
