106
Modalità operativa Macchina
3.6 Misur
a
zione di ut
ensili

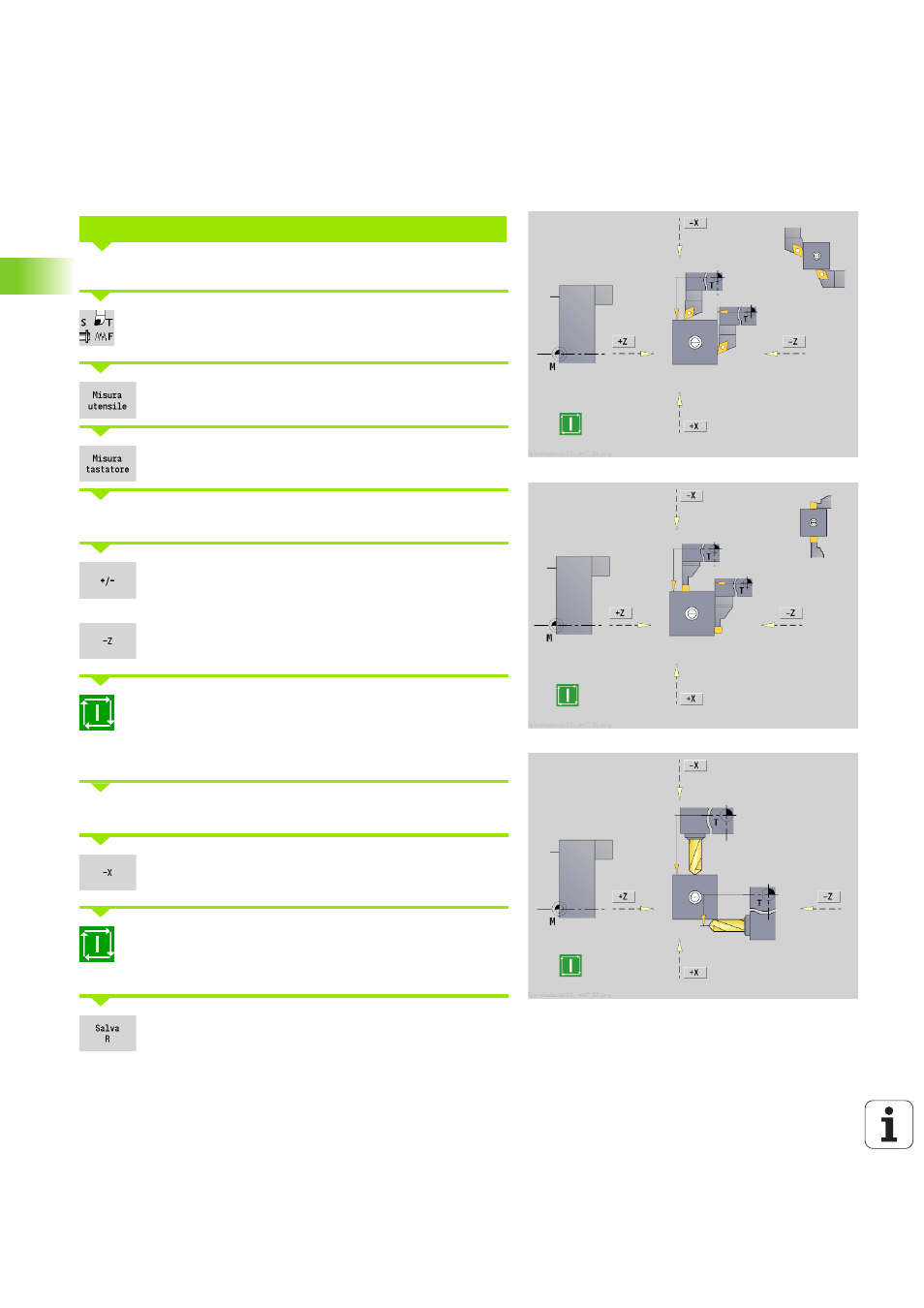

Sistema di tastatura (tastatore)
Impostare l'utensile da quotare nella tabella utensili.
Serrare un utensile e inserire il numero T nella
Finestra di dialogo TSF
.
Attivare Misura utensile
Attivare il tastatore
Preposizionare l'utensile per la prima direzione di misurazione.
Impostare la direzione positiva o negativa di
traslazione.
Premere il softkey in conformità alla direzione di
misurazione (ad esempio direzione –Z).
Premere Start ciclo
– l'utensile si sposta nella
direzione di misurazione. Attivando il tastatore la
quota impostata viene rilevata e salvata. L'utensile
ritorna al punto di partenza.
Preposizionare l'utensile per la seconda direzione di misurazione
Premere il softkey in conformità alla direzione di
misurazione (ad esempio direzione –X)
Premere Start ciclo
– l'utensile si sposta nella
direzione di misurazione. Attivando il tastatore la
quota impostata viene rilevata e salvata.
Per utensili per tornire inserire il raggio del tagliente e
acquisire nella tabella utensili.
DEFINISCI QUOTE UTENSILE CON TASTATORE
