HEIDENHAIN CNC PILOT 640
357
4.9 Sag
o
me di f
o
rat
u
ra e fr
esat
ur
a

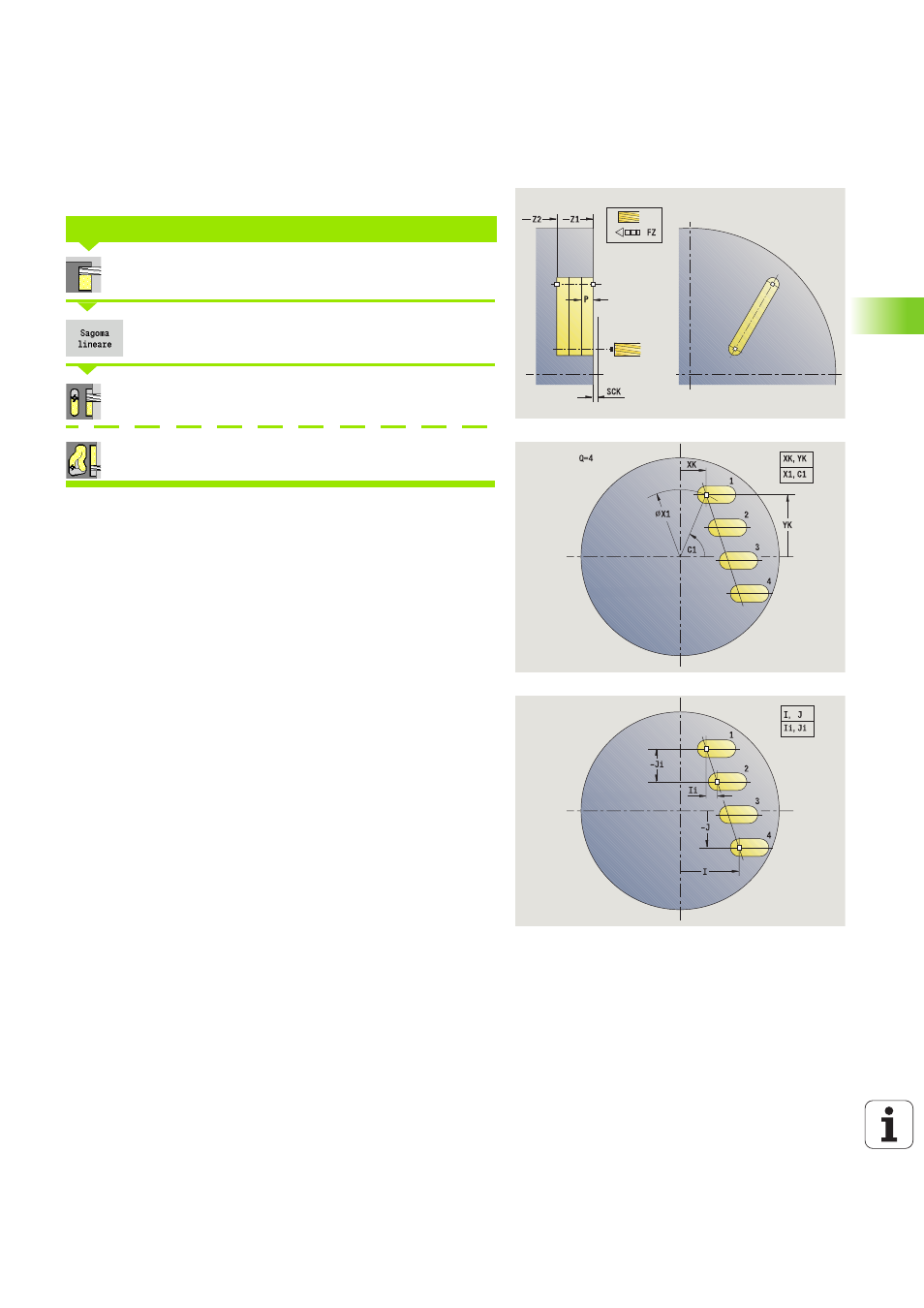

Sagoma di fresatura lineare assiale
Selezionare Fresatura
Attivare il softkey Sagoma lineare
Selezionare Scanalatura assiale
Selezionare Profilo assiale ICP
Il softkey Sagoma lineare viene attivato per realizzare sagome di
fresatura con le medesime distanze su una linea sulla superficie
frontale.
Vengono inoltre richiesti i parametri di fresatura.
Utilizzare le seguenti combinazioni di parametri per:
 Punto di partenza sagoma:
 X1, C1 oppure
 XK, YK
 Posizioni sagoma:
 Ii, Ji e Q
 I, J e Q
SAGOMA DI FRESATURA LINEARE ASSIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di scanalature
X1, C1 Punto di partenza sagoma in coordinate polari
XK, YK Punto di partenza sagoma in coordinate cartesiane
I, J Punto finale sagoma in coordinate cartesiane
Ii, Ji Distanza sagoma (incrementale)
