HEIDENHAIN CNC PILOT 640
193
4.4 Cicli di aspor
tazione tr
ucioli

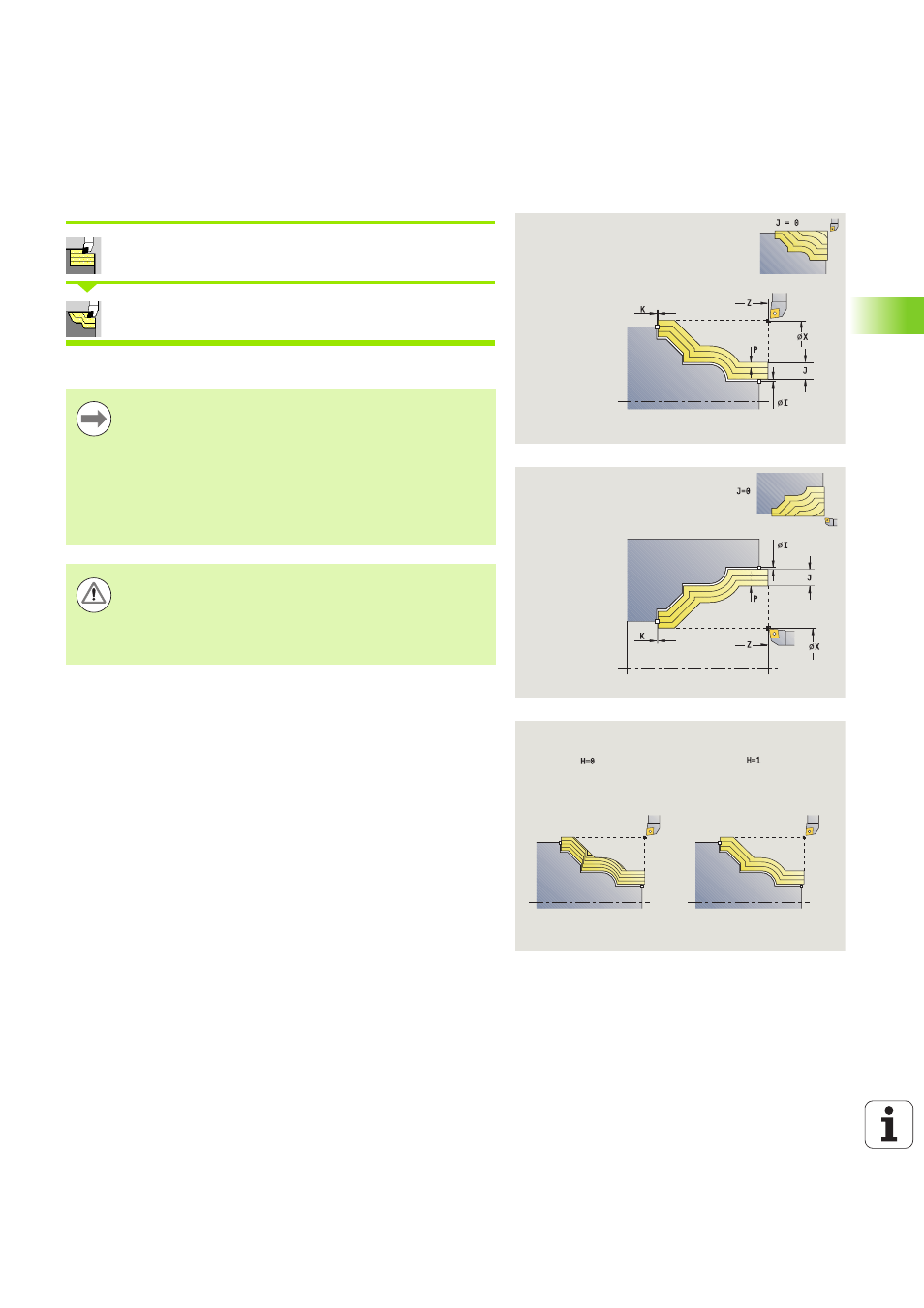

Passata parallela al profilo ICP assiale
Selezionare Cicli asp. truc. assiale/radiale
Selezionare ICP parallelo al profilo assiale
Il ciclo sgrossa parallelamente al profilo l'area definita.
 Il ciclo sgrossa parallelamente al profilo in funzione di
Sovram. pezzo grezzo J
e Tipo di sezioni H:
 J=0: l'area descritta da "X, Z" e dal profilo ICP, tenendo
conto dei sovrametalli.
 J\>0: l'area descritta dal profilo ICP (più sovrametallo)
e dal Sovram. pezzo grezzo J.
 L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.
Attenzione Pericolo di collisione!
Sovrametallo pezzo grezzo J\>0 : utilizzare come
Profondità di incremento P
l'incremento minore, se a
causa della geometria del tagliente l'incremento massimo
in direzione assiale e radiale è differente.
Parametri ciclo
X, Z
Punto di partenza
FK Pezzo finito ICP: nome del profilo da lavorare
P Profondità di incremento – Viene valutata in funzione di "J"
 J=0: P è la profondità di incremento massima. Il ciclo
riduce la profondità di accostamento, se l'accostamento
programmato non è possibile a causa della geometria
del tagliente in direzione radiale o assiale
 J\>0: P è la profondità di incremento. Questo
incremento viene utilizzato in direzione assiale e radiale
H Tipo di sezioni – Il ciclo esegue la lavorazione
 0: con profondità di passata costante
 1: con sezioni equidistanti
I, K Sovrametallo X, Z
J Sovram. pezzo grezzo – il ciclo esegue la lavorazione
 J=0: dalla posizione utensile
 J\>0: l'area descritta dal sovrametallo pezzo grezzo
HR Definizione della direzione di lavorazione principale
SX, SZ Limitazioni di taglio (vedere pagina 142)
G47 Distanza di sicurezza (vedere pagina 142)
