360 10 Programmazione: Parametri Q
1
0
.1
0 Esempi di pr
ogr
ammazione

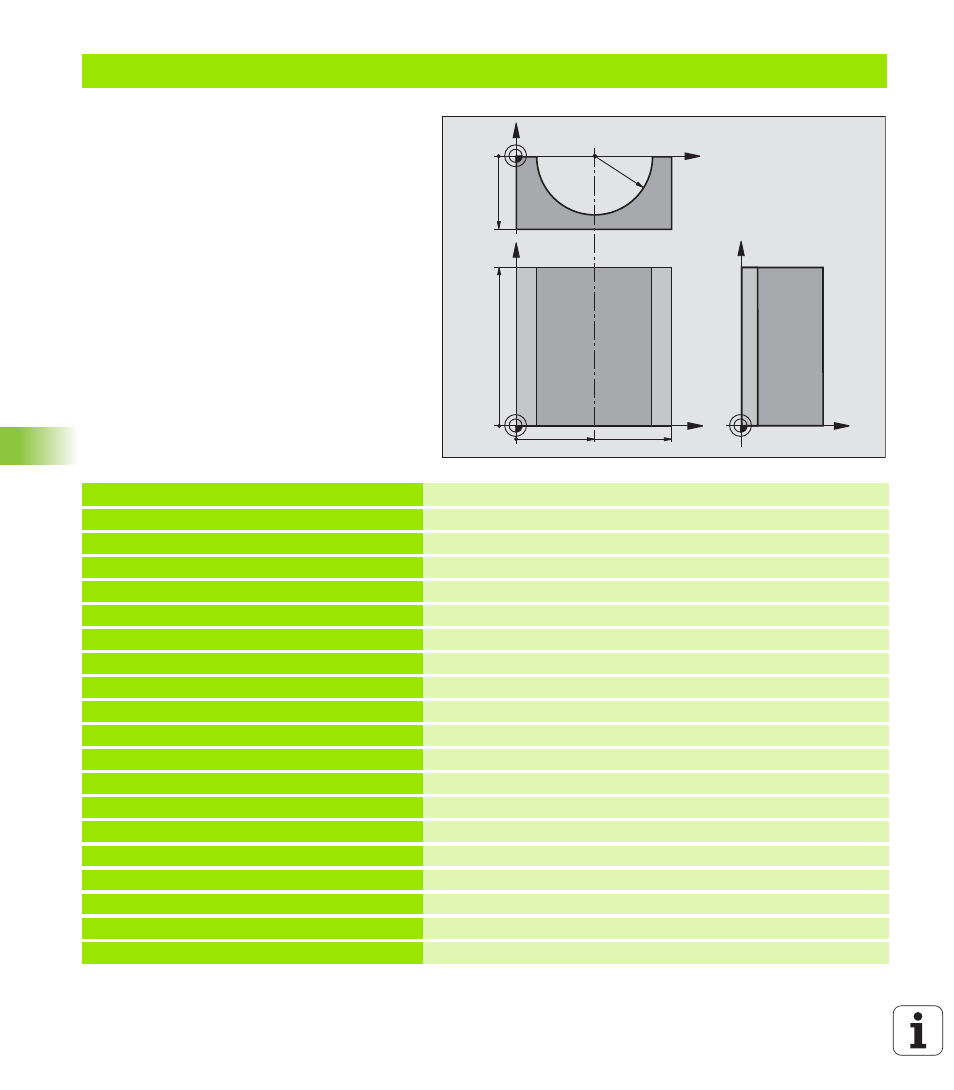

Esempio: lavorazione di un cilindro concavo con fresa a raggio laterale
Esecuzione del programma
n Il programma funziona solamente con frese a
raggio laterale; la lunghezza utensile si riferisce
al centro della sfera
n Il profilo del cilindro viene programmato con
tante piccole rette (definibili mediante Q13).
Quanti più tagli vengono programmati, tanto più
liscio risulterà il profilo
n Il cilindro viene fresato con tagli longitudinale
(qui: paralleli all'asse Y)
n La direzione di fresatura viene definita mediante
l'angolo di partenza e l'angolo finale solido:
Direzione di lavorazione in senso orario
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza <Angolo finale
n Il raggio dell'utensile viene corretto
automaticamente
%ZYLIN G71 *
N10 D00 Q1 P01 +50 * Centro asse X
N20 D00 Q2 P01 +0 * Centro asse Y
N30 D00 Q3 P01 +0 * Centro asse Z
N40 D00 Q4 P01 +90 * Angolo di partenza solido (piano Z/X)
N50 D00 Q5 P01 +270 * Angolo finale solido (piano Z/X)
N60 D00 Q6 P01 +40 * Raggio del cilindro
N70 D00 Q7 P01 +100 * Lunghezza del cilindro
N80 D00 Q8 P01 +0 * Rotazione nel piano X/Y
N90 D00 Q10 P01 +5 * Sovradimensione raggio del cilindro
N100 D00 Q11 P01 +250 * Avanzamento accostamento in profondità
N110 D00 Q12 P01 +400 * Avanzamento di fresatura
N120 D00 Q13 P01 +90 * Numero di tagli
N130 G30 G17 X+0 Y+0 Z-50 * Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 * Definizione utensile
N160 T1 G17 S4000 * Chiamata utensile
N170 G00 G40 G90 Z+250 * Disimpegno utensile
N180 L10,0 * Chiamata della lavorazione
N190 D00 Q10 P01 +0 * Azzeramento della sovradimensione
X
Y
50 100
100
Z
Y
X
Z
-50
R40
