298 8 Programmazione: Cicli
8.9 I cicli per la CONVER
SIONE DI COORDINA
TE
Spostamento dell’ORIGINE con tabelle origini
(Ciclo G53)

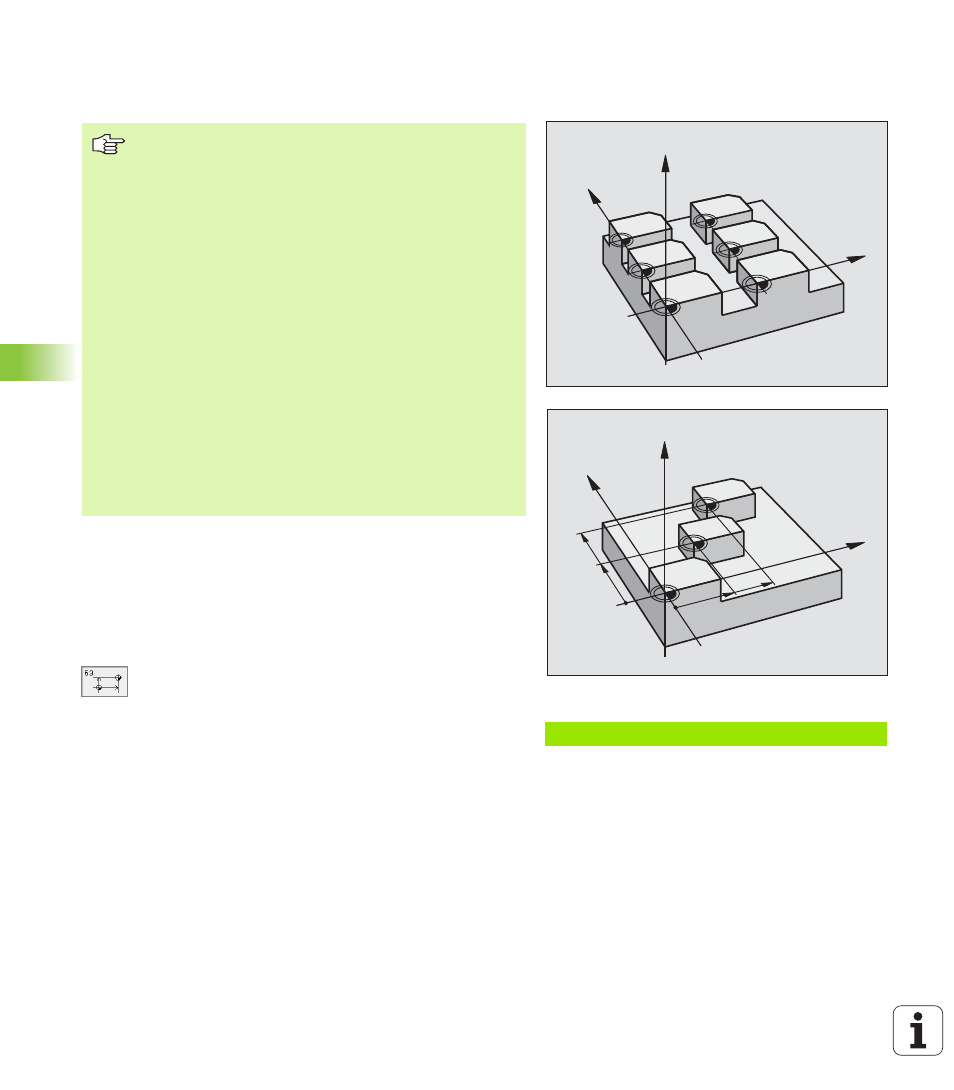

Impiego
Utilizzare le tabelle origini in caso di
n ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
n
uso frequente dello stesso spostamento dell'origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
U U U U SPOSTAMENTO : inserire il numero dell'origine dalla
tabella origini o un parametro Q; introducendo un
parametro Q, il TNC attiva il numero dell'origine
specificato in quel parametro Q
Annullamento
n Chiamare dalla tabella origini lo spostamento con le coordinate
X=0; Y=0 ecc...
n Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo.
Esempio: Blocchi NC
N72 G53 P01 12 *
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Le origini da una tabella origini possono riferirsi all'origine
attuale o all'origine della macchina (in funzione del
parametro macchina 7475).
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Non sul TNC 410:
Per utilizzare una tabella origini, occorre attivare la tabella
origini desiderata prima del test o dell'esecuzione del
programma (ciò vale anche per la grafica del programma):
n Selezionare la tabella desiderata per l'esecuzione del
programma nel modo operativo Test del programma
tramite la gestione file dati: La tabella assume lo stato S
n Selezionare la tabella desiderata per l'esecuzione del
programma in una delle modalità di esecuzione tramite
la gestione file dati: La tabella assume lo stato M
n
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella.
n Utilizzando una sola tabella origini si evitano errori
nell'attivazione dei modi operativi di esecuzione del
programma
