Traiettoria circolare G02/G03/G05 con raggio
predeterminato
L'utensile si sposta su una traiettoria circolare avente il raggio R.
Senso di rotazione
n
In senso orario: G02
n
In senso antiorario: G03
n
Senza programmazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Programmazione
U
U
U
U
Inserire le coordinate del punto finale dell'arco di
cerchio
U
U
U
U
Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
Ove necessario:
U
U
U
U
Avanzamento F
U
U
U
U
Funzione ausiliaria M

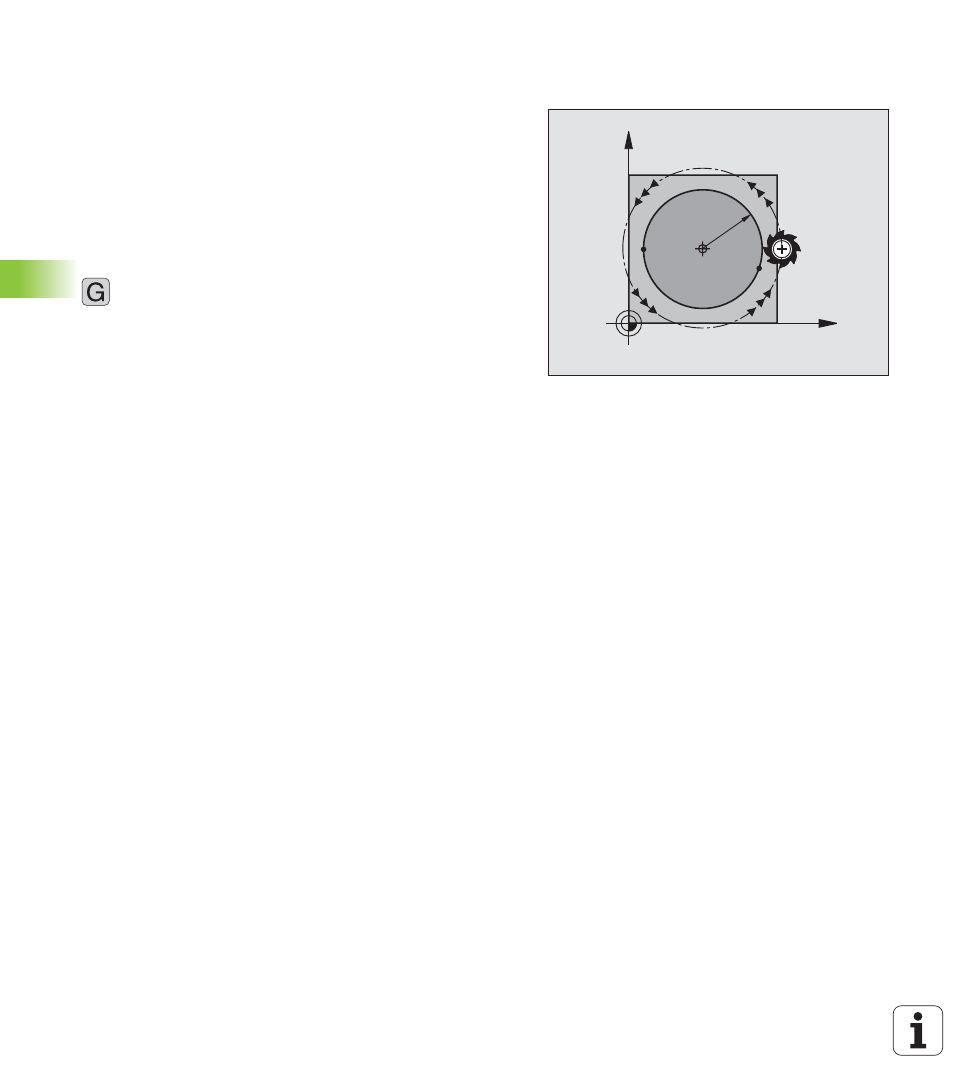

Cerchio pieno
Per un cerchio pieno programmare due blocchi CR consecutivi:
Il punto finale del primo semicerchio è contemporaneamente punto di
partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è punto di partenza del primo.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
