192 8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

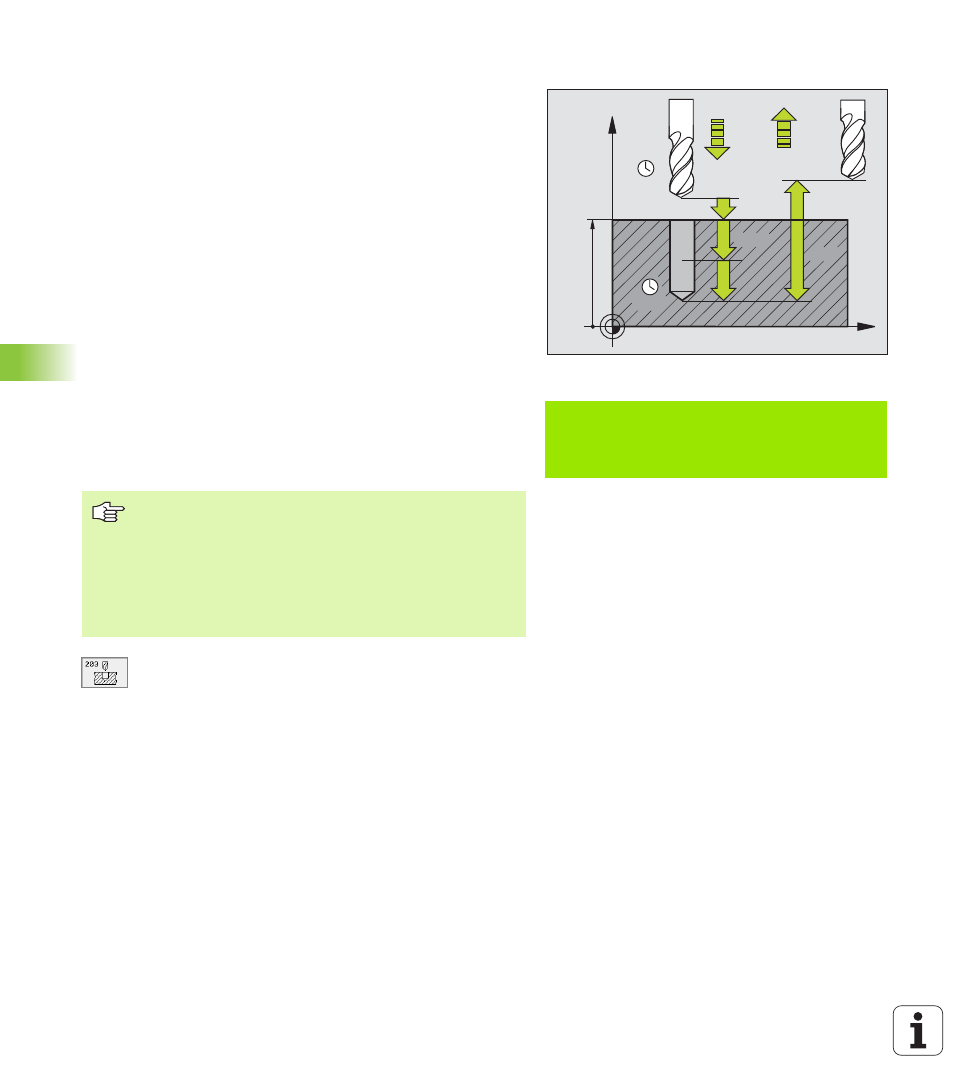

FORATURA UNIVERSALE (Ciclo G203)
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
programmata DISTANZA DI SICUREZZA sopra la superficie del
pezzo
2 L'utensile penetra con l'avanzamento F programmato fino alla
prima PROFONDITA' DI ACCOSTAMENTO
3 Se si è programmata la rottura del truciolo, il TNC ritira l'utensile del
valore di inversione impostato (sul TNC 410: della distanza di
sicurezza). Lavorando senza rottura del truciolo, il TNC ritira
l’utensile con l'AVANZAMENTO INVERSIONE alla DISTANZA DI
SICUREZZA, dove sosta, se programmato, riportandolo
successivamente in rapido alla DISTANZA DI SICUREZZA sulla
prima PROFONDITA' DI ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO di
un'ulteriore PROFONDITA' DI ACCOSTAMENTO. La
PROFONDITA' DI ACCOSTAMENTO si riduce, se programmato,
ad ogni accostamento del VALORE DA TOGLIERE
5 Il TNC ripete queste operazioni (2-4) fino al raggiungimento della
PROFONDITA' DI FORATURA
6 Sul fondo del foro l'utensile sosta, se programmato, per eseguire
la spoglia e dopo il TEMPO DI SOSTA viene riportato con
l'INVERSIONE AVANZAMENTO alla DISTANZA DI SICUREZZA. Se
è stata programmata una 2ª DISTANZA DI SICUREZZA, il TNC
porta l'utensile in rapido su quella distanza
U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del pezzo
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di avanza-
mento dell'utensile durante la foratura in mm/min
U U U U PROFONDITA' DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
Esempio: Blocchi NC
N10 G203 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+20 Q204=50
Q212=0.2 Q213=3 Q205=3 Q211=0.25
Q208=500 Q256=0.2 *
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
