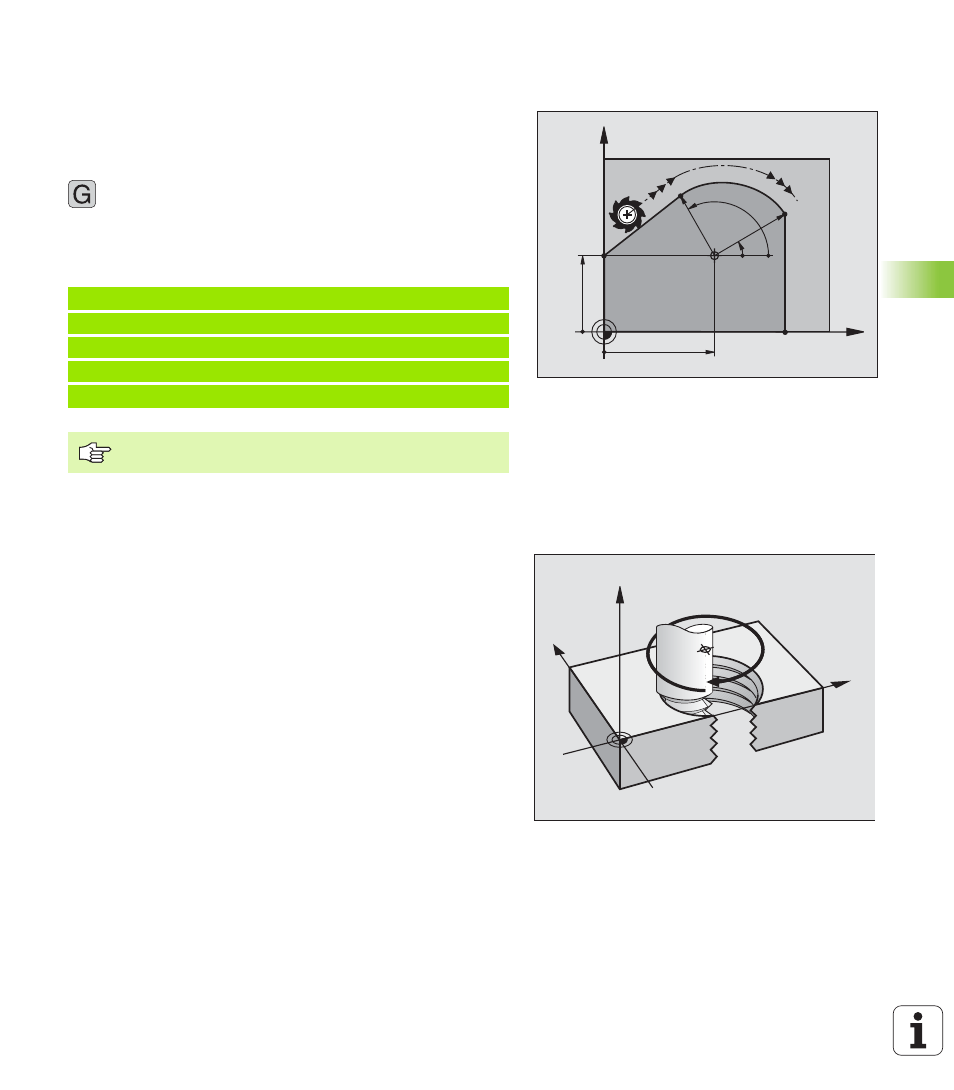

Traiettoria circolare G16 con raccordo
tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
Programmazione
U U U U Raggio in coordinate polari R: Distanza del punto finale
della traiettoria circolare dal polo I,J
U U U U Angolo in coordinate polari H: posizione angolare del
punto finale della traiettoria circolare
Esempi di blocchi NC
Interpolazione elicoidale
La traiettoria elicoidale viene generata dalla sovrapposizione di una
traiettoria circolare con una traiettoria lineare, perpendicolare alla
prima. La traiettoria circolare viene programmata in un piano
principale.
Le traiettorie elicoidali possono essere programmate solo in
coordinate polari.
Impiego
n Filettature interne ed esterne di grande diametro
n Scanalature di lubrificazione
Calcolo della traiettoria elicoidale
Per la programmazione occorre il dato incrementale dell'angolo totale,
per il quale l'utensile si sposta sulla traiettoria elicoidale, nonché
l'altezza totale della traiettoria elicoidale.
Per il calcolo della direzione di fresatura dal basso verso l'alto vale:
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Il polo non è il centro della circonferenza!
X
Y
40=I
35=J
30°
120°
R30 R25
16
Numero filetti n Numero filetti + anticipo filettatura
all'inizio e alla fine della filettatura
Altezza totale h Passo P x numero filetti n
Angolo totale
incrementale H Numero filetti x 360° + angolo per
inizio filettatura + angolo per anticipo
filettatura
Coordinata di partenza Z Passo P x (numero filetti + anticipo filettatura
all'inizio filetto)
Y
X
Z
I,J
