U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
TORNITURA INTERNA (Ciclo G202)

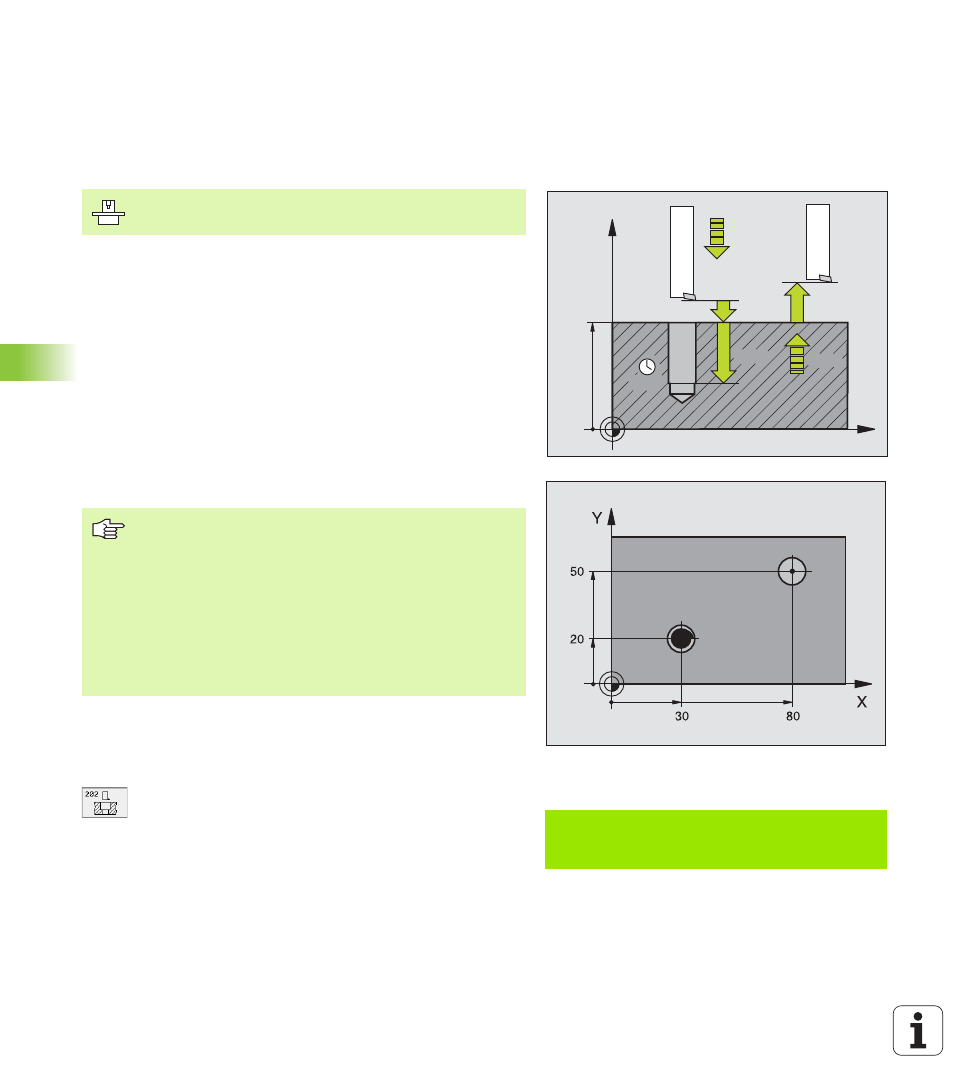

1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile penetra con l'AVANZAMENTO DI FORATURA sino alla
PROFONDITA'
3 Sul fondo del foro l'utensile sosta, se programmato, con il
mandrino in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino
sulla posizione 0°
5 Se si seleziona il disimpegno, il TNC disimpegna l'utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l'utensile con la velocità di ritorno
alla DISTANZA DI SICUREZZA e da lì, se programmato, in rapido
alla 2ª DISTANZA DI SICUREZZA. Se Q214=0 il ritiro ha luogo
lungo la parete del foro
U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di
avanzamento dell'utensile durante la tornitura in mm/
min
U U U U TEMPO ATTESA SOTTO Q211: tempo di sosta in secondi
dell'utensile sul fondo del foro
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
La macchina e il TNC devono essere predisposti per il ciclo
G202 dal Costruttore della macchina.
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine del ciclo il TNC ripristina lo stato del refrigerante e
del mandrino, attivo prima della chiamata del ciclo.
Esempio: Blocchi NC
N90 G202 Q200=2 Q201=-20 Q206=150
Q211=0 Q208=30000 Q203=+0 Q204=50
Q214=0 Q336=0 *
