266 8 Programmazione: Cicli
8.6 Cicli SL Gr
uppo I
FRESATURA DI CONTORNATURA (Ciclo G58/
G59)
Impiego
I Cicli G58/G59 FRESATURA DI CONTORNATURA vengono utilizzati
per la finitura del contorno della tasca.
Senso di rotazione nella contornatura:
n In senso orario: G58
n
In senso antiorario: G59

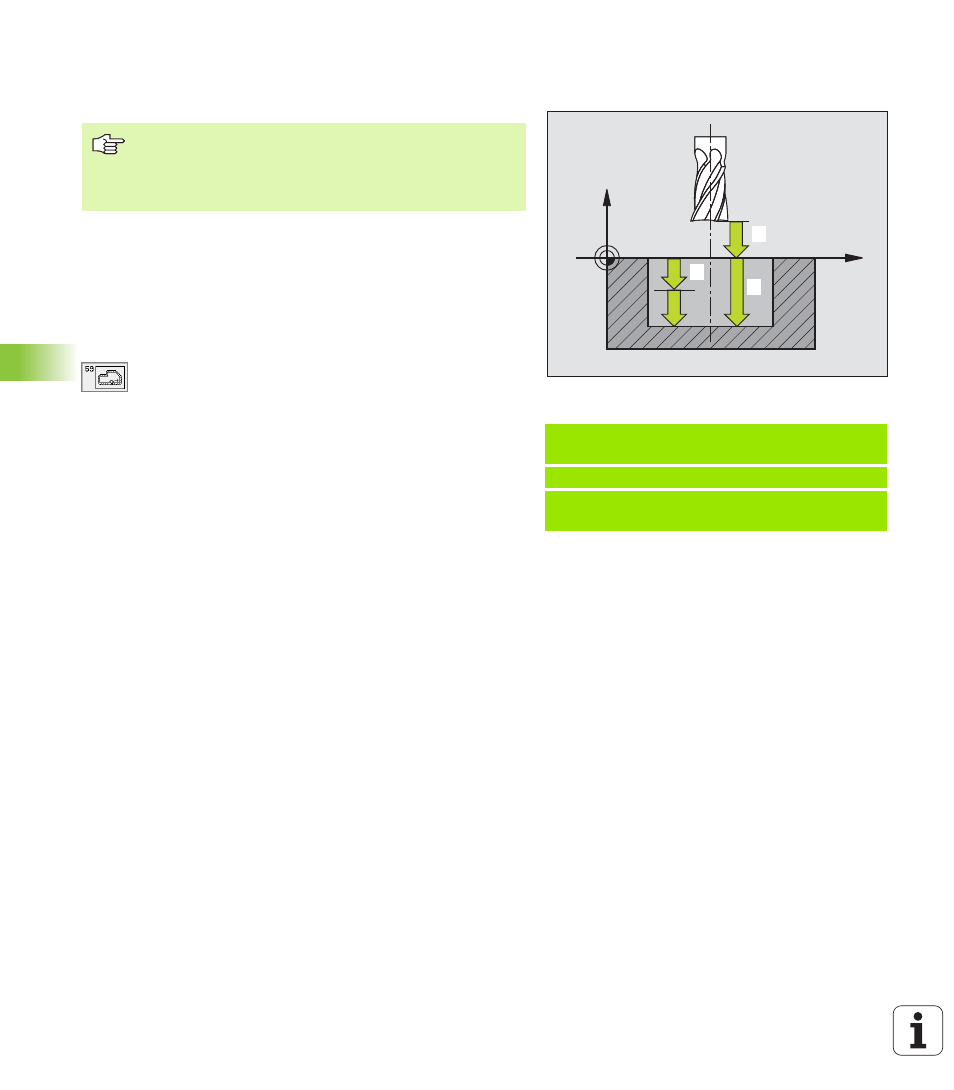

U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' DI FRESATURA 2 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' DI FRESATURA non
deve essere un multiplo della PROFONDITA' DI
ACCOSTAMENTO. Il TNC si porta in un unico passo
fino alla PROFONDITA' quando:
n
PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n La PROFONDITA' DI ACCOSTAMENTO è
maggiore della PROFONDITA' DI FRESATURA
U U U U AVANZAMENTO IN PROFONDITA' : velocità di penetrazione
in mm/min
U U U U AVANZAMENTO : avanzamento di fresatura in mm/min
Esempio: Blocchi NC
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500 *
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500 *
X
Z
11
12
13
Da osservare prima della programmazione
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
