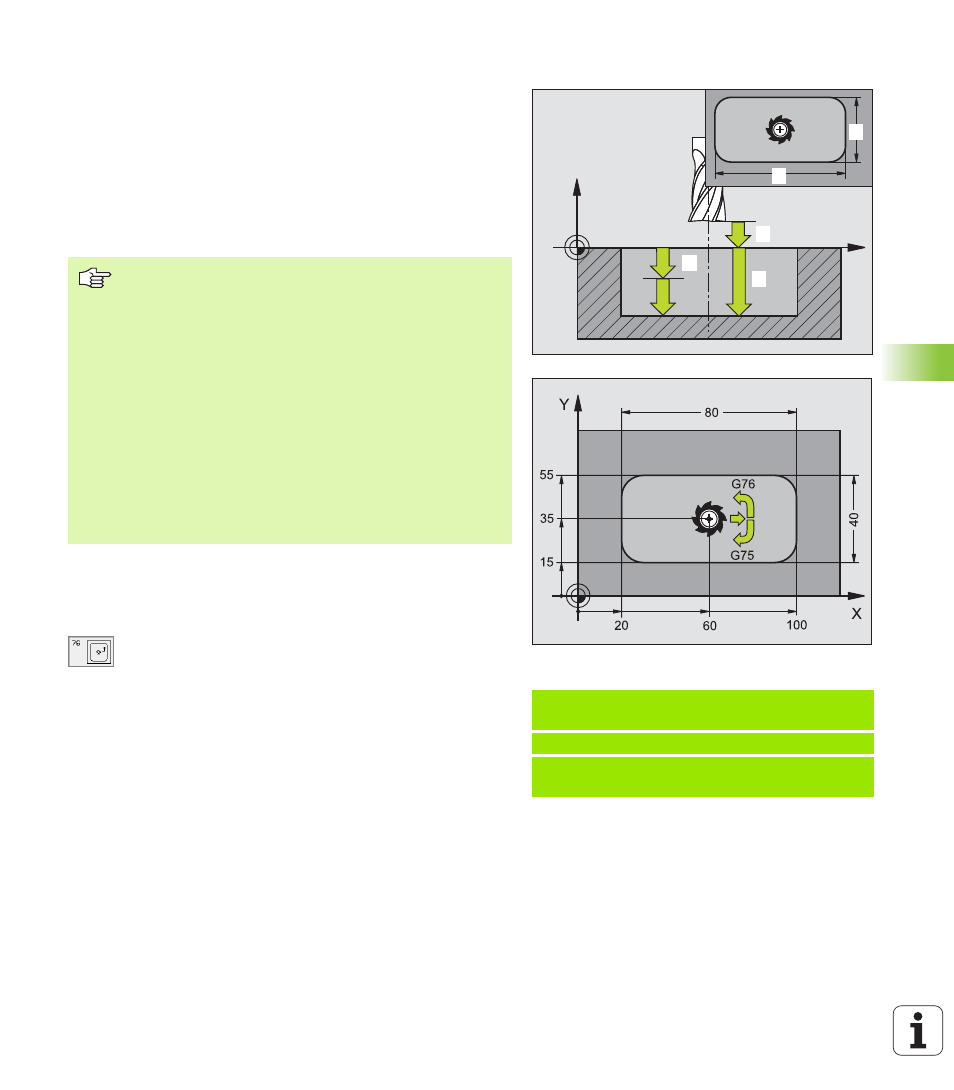

FRESATURA DI TASCHE (Ciclo G75, G76)
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITA' DI
ACCOSTAMENTO
2 Successivamente l'utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITA'
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
Senso di rotazione nello svuotamento
n
In senso orario: G75 (DR-)
n In senso antiorario: G76 (DR+)
U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' DI FRESATURA 2 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
tasca
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. Il TNC si porta in un unico passo fino alla
PROFONDITA' quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U U U U AVANZAMENTO IN PROFONDITA' : velocità di spostamento
dell'utensile durante la penetrazione
Esempio: Blocchi NC
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
11
12
13
14
15
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura al centro della tasca.
Preposizionare nel centro della tasca con correzione del
raggio G40.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Per la LUNGHEZZA 2º LATO vale la seguente condizione:
LUNGHEZZA 2º LATO maggiore di [(2 x raggio
arrotondamento) + accostamento laterale k].
