HEIDENHAIN TNC 410, TNC 426, TNC 430 287
8.7 Cicli SL Gr
uppo II (non sul TNC 41
0)

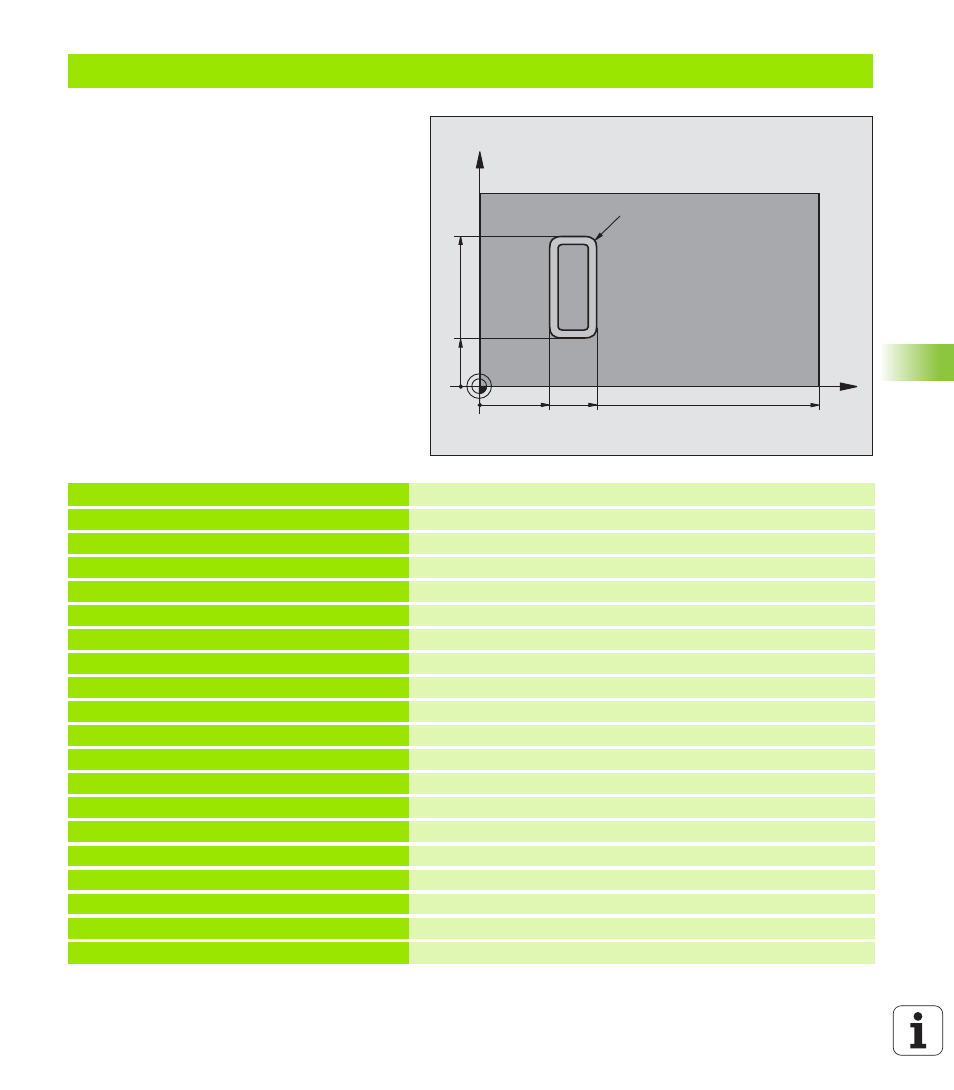

Esempio: Superficie cilindrica
Avvertenza:
n Cilindro serrato centralmente sulla tavola
circolare
n L'origine si trova al centro della tavola circolare
%C27 G71 *
N10 G99 T1 L+0 R+3,5 * Definizione utensile
N20 T1 G18 S2000 * Chiamata utensile, asse utensile Y
N30 G00 G40 G90 Y+250 * Disimpegno utensile
N40 G37 P01 1 * Definizione del sottoprogramma del profilo
N50 G127 Q1=-7 Q3=+0 Q6=+2 Q10=+4 Definizione dei parametri di lavorazione
Q11=100 Q12=250 Q16=25 *
N60 C+0 M3 * Preposizionamento della tavola rotante
N70 G79 * Chiamata ciclo
N80 G00 G90 Y+250 M2 * Disimpegno dell'utensile, fine del programma
N90 G98 L1 * Sottoprogramma del profilo
N100 G01 G41 C+91,72 Z+20 * Indicazioni nell'asse di rotazione in gradi;
N110 C+114,65 Z+20 * quote del disegno convertite da mm in gradi (157 mm = 360°)
N120 G25 R7,5 *
N130 G91 Z+40 *
N140 G90 G25 R7,5 *
N150 G91 C-45,86 *
N160 G90 G25 R7,5 *
N170 Z+20 *
N180 G25 R7,5 *
C
Z
157
60
30
20
R7,5
50
