Retta in rapido G00
Retta con avanzamento G01 F. . .

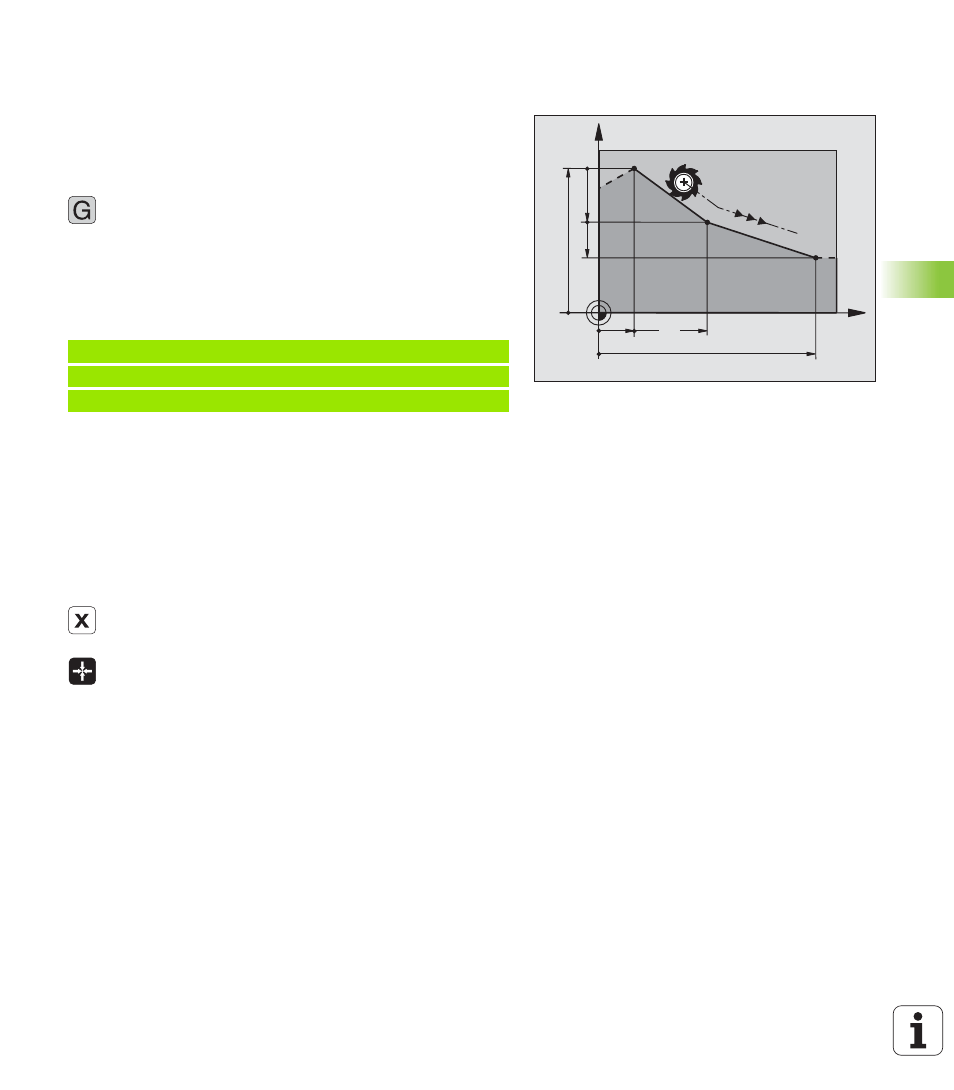

Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
Programmazione
U U U U Coordinate del punto finale della retta
Ove necessario:
U U U U Correzione del raggio G40/G41/G42
U U U U Avanzamento F
U U U U Funzione ausiliaria M
Esempi di blocchi NC
Conferma della posizione reale
Con il tasto "CONFERMA POSIZIONE REALE" si può confermare una
posizione qualunque dell'asse:
U U U U Portare l'utensile in modo operativo FUNZIONAMENTO MANUALE
sulla posizione da confermare
U U U U Commutare dalla visualizzazione dello schermo alla
MEMORIZZAZIONE/EDITING PROGRAMMA
U U U U Selezionare il blocco nel quale si desidera confermare una posizione
dell'asse
U U U U Selezionare l'asse la cui posizione deve essere
confermata
U U U U Premere il tasto „CONFERMA POSIZIONE REALE“: Il
TNC conferma le coordinate della posizione reale
nell'asse prima selezionato
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
