8.6 Cicli SL Gr
uppo I
FORATURA PRELIMINARE (Ciclo G56)
Svolgimento del ciclo
Come il ciclo G83 FORATURA PROFONDA,vedere "Cicli di foratura,
maschiatura e fresatura di filettature", pag. 184.
Impiego
Per i punti di penetrazione il ciclo G56 FORATURA PRELIMINARE tiene
conto del SOVRAMETALLO DI FINITURA. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.

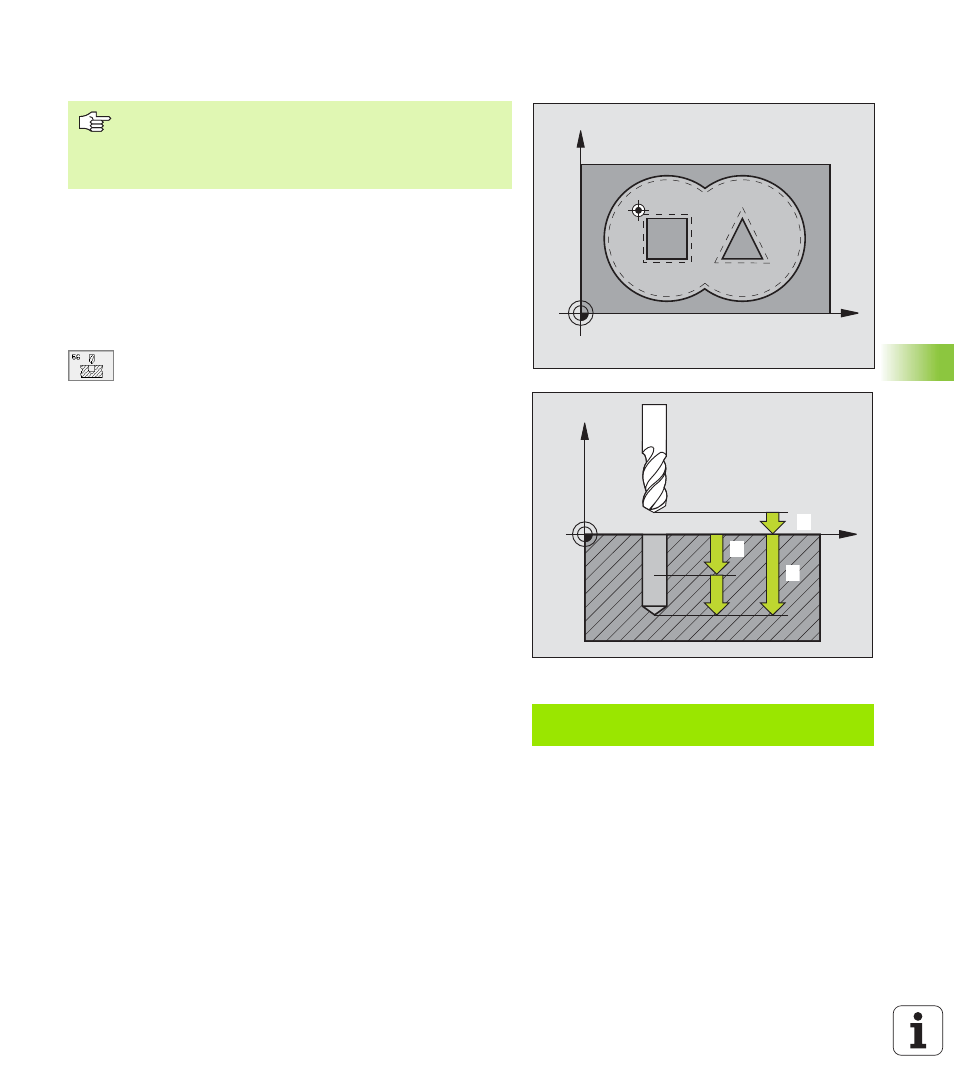

U U U U DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
U U U U PROFONDITA' DI FORATURA 2 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(vertice del cono di foratura)
U U U U PROFONDITA' DI ACCOSTAMENTO 3 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' DI FORATURA non
deve essere un multiplo della PROFONDITA' DI
ACCOSTAMENTO. L'utensile si porta in un unico
passo alla PROFONDITA' DI FORATURA quando:
n PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA' DI FORATURA
U U U U AVANZAMENTO IN PROFONDITA' : avanzamento di
foratura in mm/min
U U U U SOVRAMETALLO DI FINITURA: sovrametallo nel piano di
lavoro
Esempio: Blocchi NC
N54 G56 P01 2 P02 -15 P03 5 P04 250
P05 +0.5 *
X
Y
X
Z
11
2
3
Da osservare prima della programmazione
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
