Alesatura (ciclo g201) – HEIDENHAIN TNC 410 ISO Programming Manuale d'uso
Pagina 215
HEIDENHAIN TNC 410, TNC 426, TNC 430
189
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

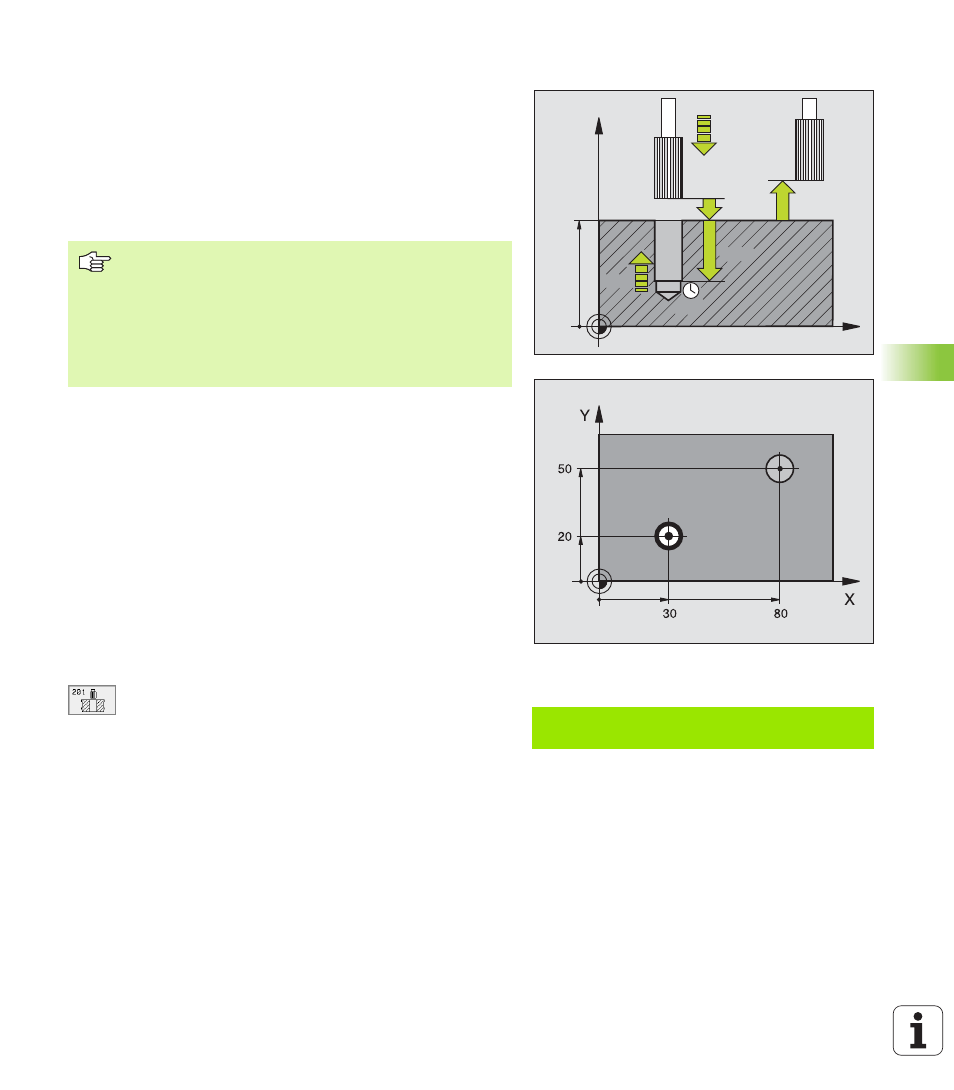

ALESATURA (Ciclo G201)
1
Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
programmata DISTANZA DI SICUREZZA sopra la superficie del pezzo
2
L'utensile alesa con l' AVANZAMENTO F programmato fino alla
PROFONDITA' programmata
3
Se programmata, l'utensile esegue una sosta sul fondo del foro
4
Successivamente il TNC ritira l'utensile con AVANZAMENTO F alla
DISTANZA DI SICUREZZA e da lì, se programmato, in rapido alla 2ª
DISTANZA DI SICUREZZA
U
U
U
U
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del pezzo
U
U
U
U
PROFONDITA'
Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro
U
U
U
U
AVANZAMENTO IN PROFONDITA'
Q206: velocità di
spostamento dell'utensile durante l'alesatura in mm/
min
U
U
U
U
TEMPO ATTESA SOTTO
Q211: tempo di sosta in secondi
dell'utensile sul fondo del foro
U
U
U
U
INVERSIONE DI AVANZAMENTO
Q208: velocità
dell'utensile durante l'estrazione dal foro in mm/min.
Impostando Q208 = 0, vale AVANZAMENTO
ALESATURA
U
U
U
U
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Esempio: Blocchi NC
N80 G201 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q208=30000 Q203=+0 Q204=50 *
