HEIDENHAIN TNC 410, TNC 426, TNC 430 187
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

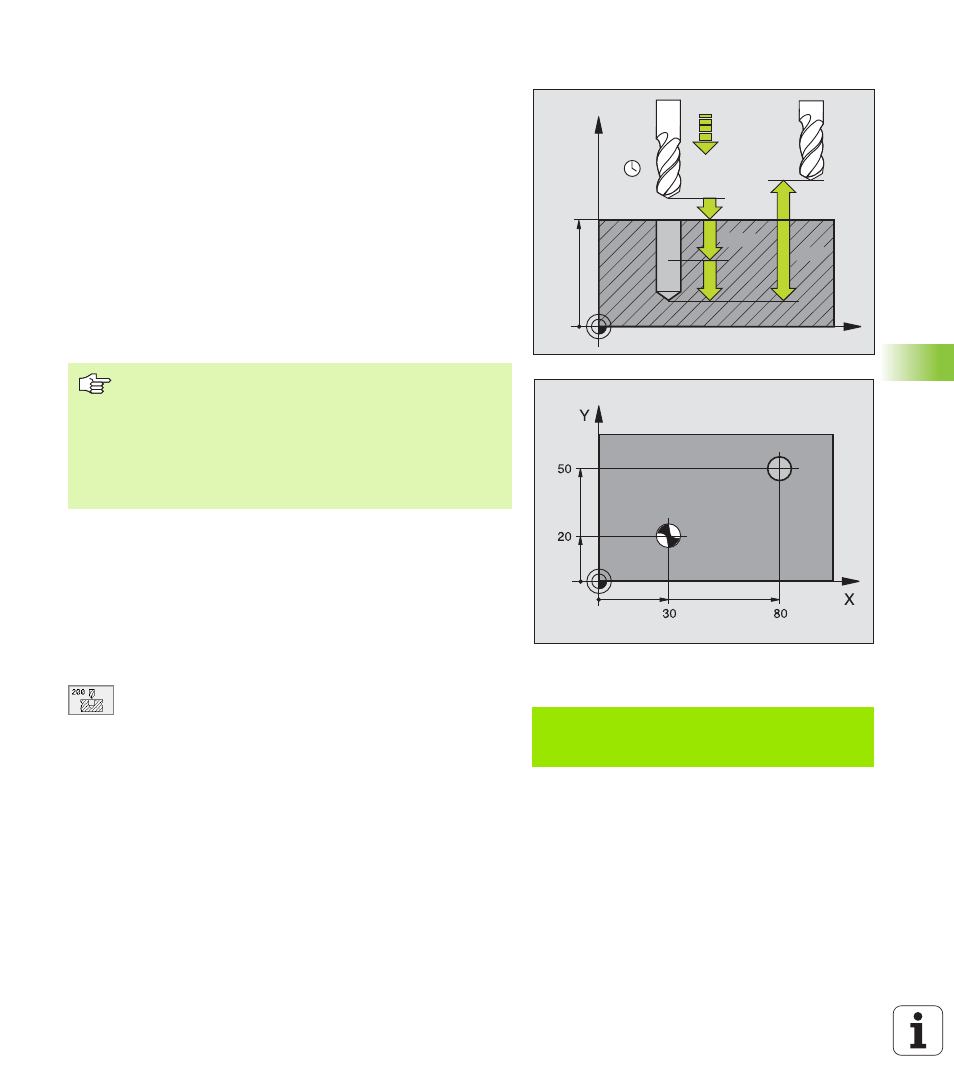

FORATURA (Ciclo G200)
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile penetra con l'avanzamento F programmato fino alla
prima PROFONDITA' DI ACCOSTAMENTO
3 Il TNC ritira l'utensile in rapido alla DISTANZA DI SICUREZZA, dove
sosta, se programmato, riportandolo successivamente e sempre
in rapido alla distanza di sicurezza sopra la prima PROFONDITA' DI
ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di una ulteriore quota di ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA' DI FORATURA programmata
6 Dal fondo del foro l'utensile ritorna in rapido alla DISTANZA DI
SICUREZZA o, se programmato, alla
2ª DISTANZA DI SICUREZZA
U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo; inserire un valore positivo
U U U U PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
U U U U AVANZAMENTO IN PROFONDITA' Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40 programmazione.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Esempio: Blocchi NC
N70 G200 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50
Q211=0 *
