274 8 Programmazione: Cicli
8.7 Cicli SL Gr
uppo II (non sul TNC 41
0)
SVUOTAMENTO (Ciclo G122)
1 Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto della QUOTA LATERALE
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa il
profilo dall'interno verso l'esterno con AVANZAMENTO DI
FRESATURA Q12
3 I profili delle isole (qui: C/D) vengono contornati con avvicinamento
della fresa al profilo delle tasche (qui A/B)
4 Successivamente il TNC finisce il profilo delle tasche e ritira quindi
l'utensile alla DISTANZA DI SICUREZZA
U U U U PROFONDITA' DI ACCOSTAMENTO Q10 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
U U U U AVANZAMENTO IN PROFONDITA' Q11: velocità di
penetrazione in mm/min
U U U U AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura in mm/min
U U U U NUMERO UTENSILE SVUOTAMENTO Q18: numero
dell'utensile con il quale il TNC ha già eseguito una
sgrossatura. Se non fosse stata eseguita alcuna
sgrossatura, programmare "0"; inserendo un numero
in questo campo, il TNC svuoterà solo la parte che
non ha potuto essere lavorata con l'utensile di
sgrossatura.
Se l'utensile non potesse avvicinarsi lateralmente a
questa parte, il TNC effettua una penetrazione con
pendolamento; a questo scopo occorre definire nella
tabella utensili TOOL.T, vedere "Dati utensile", pag.
99la lunghezza del tagliente LCUTS e l'angolo
massimo di penetrazione ANGLE dell'utensile.
Eventualmente il TNC emette un messaggio d'errore.
U U U U AVANZAMENTO DI PENDOLAMENTO Q19: avanzamento di
pendolamento in mm/min
Esempio: Blocchi NC
N57 G120 Q10=+5 Q11=100 Q12=350 Q18=1
Q19=150 *

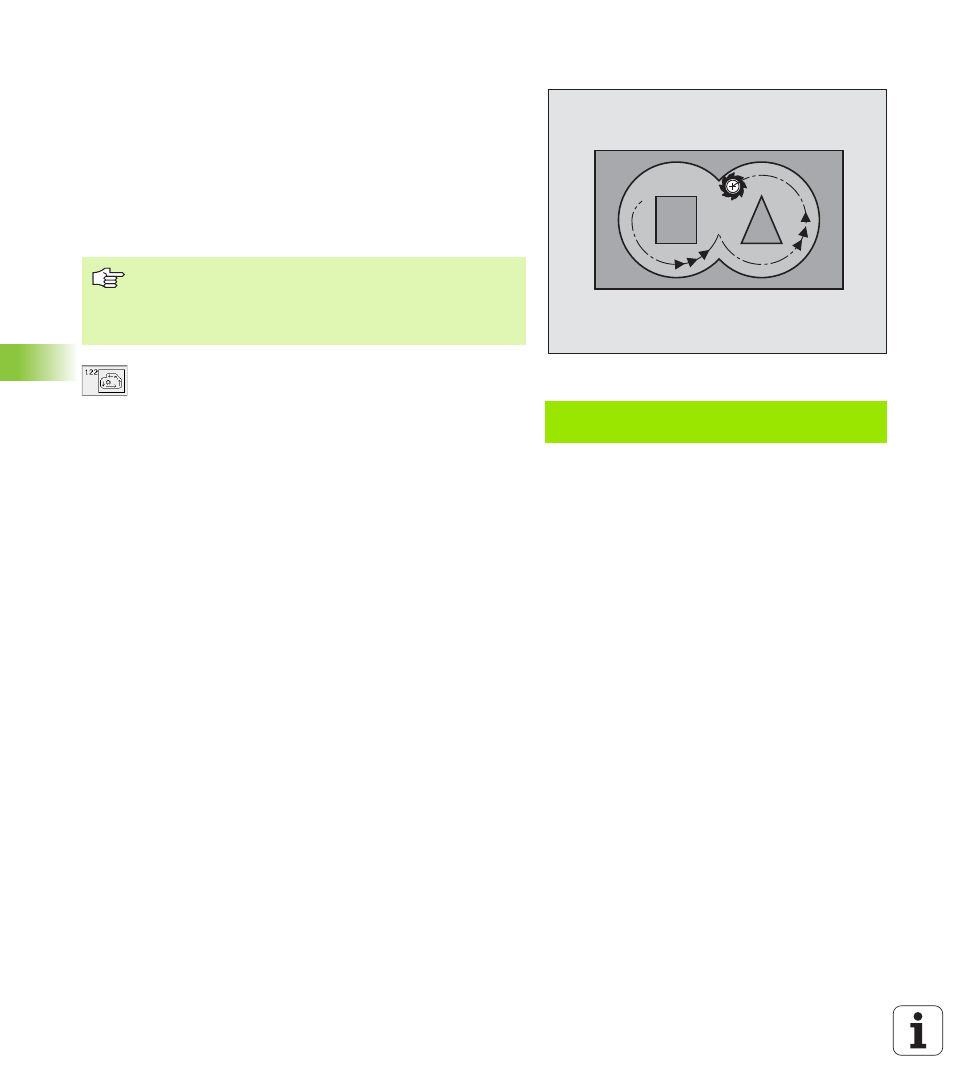

C D
A B
Da osservare prima della programmazione
Utilizzare evt. una fresa con tagliente frontale a taglio
centrale (DIN 844) oppure effettuare una preforatura con il
ciclo G121
