HEIDENHAIN TNC 410, TNC 426, TNC 430 133
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

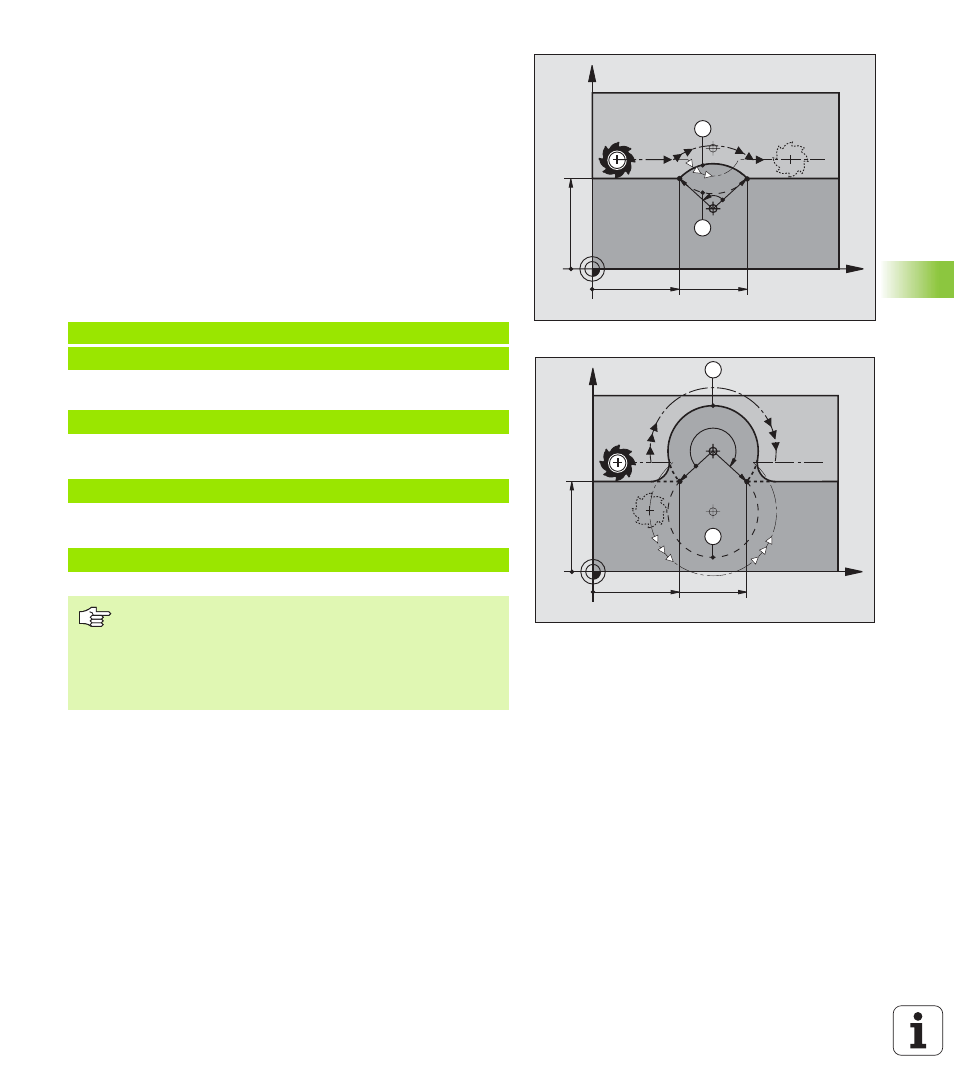

Angolo al centro CCA e raggio dell'arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere collegati
mediante quattro diversi archi di cerchio, aventi lo stesso raggio:
Arco di cerchio minore: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco di cerchio deve
essere curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione G02 (con correzione del raggio G41)
Concavo: senso di rotazione G03 (con correzione del raggio G41)
Esempi di blocchi NC
oppure
oppure
oppure
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ARCO 1)
N110 G03 X+70 Y+40 R+20 * (ARCO 2)
N110 G02 X+70 Y+40 R-20 * (ARCO 3)
N110 G03 X+70 Y+40 R-20 * (ARCO 4)
La distanza tra punto di partenza e punto finale dell'arco di
cerchio non deve essere maggiore del diametro del
cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
X
Y
40
40 70
G03
4
ZW
3
R R
G02
X
Y
ZW
R R
40
40 70
1
2
G03
G02
