8.1 Lavorare con i Cicli
Le lavorazioni di uso frequente che comprendono
più passi di lavorazione, sono memorizzate nel TNC
quali cicli. Anche le conversioni di coordinate e
alcune funzioni speciali sono disponibili quali cicli
(vedere tabella prossima pagina).
I cicli di lavorazione con numeri a partire da 200
utilizzano i parametri Q come parametri di
trasferimento. I parametri, che vengono utilizzati dal
TNC in diversi cicli con la stessa funzione, hanno
sempre lo stesso numero: p.es. Q200 è sempre la
DISTANZA DI SICUREZZA, Q202 la PROFONDITA'
DI ACCOSTAMENTO ecc.
Definizione dei cicli tramite softkey
U
U
U
U
La riga di softkey visualizza i vari
gruppi di cicli
U
U
U
U
Selezionare un gruppo di cicli, p. es.
i cicli di foratura
U
U
U
U

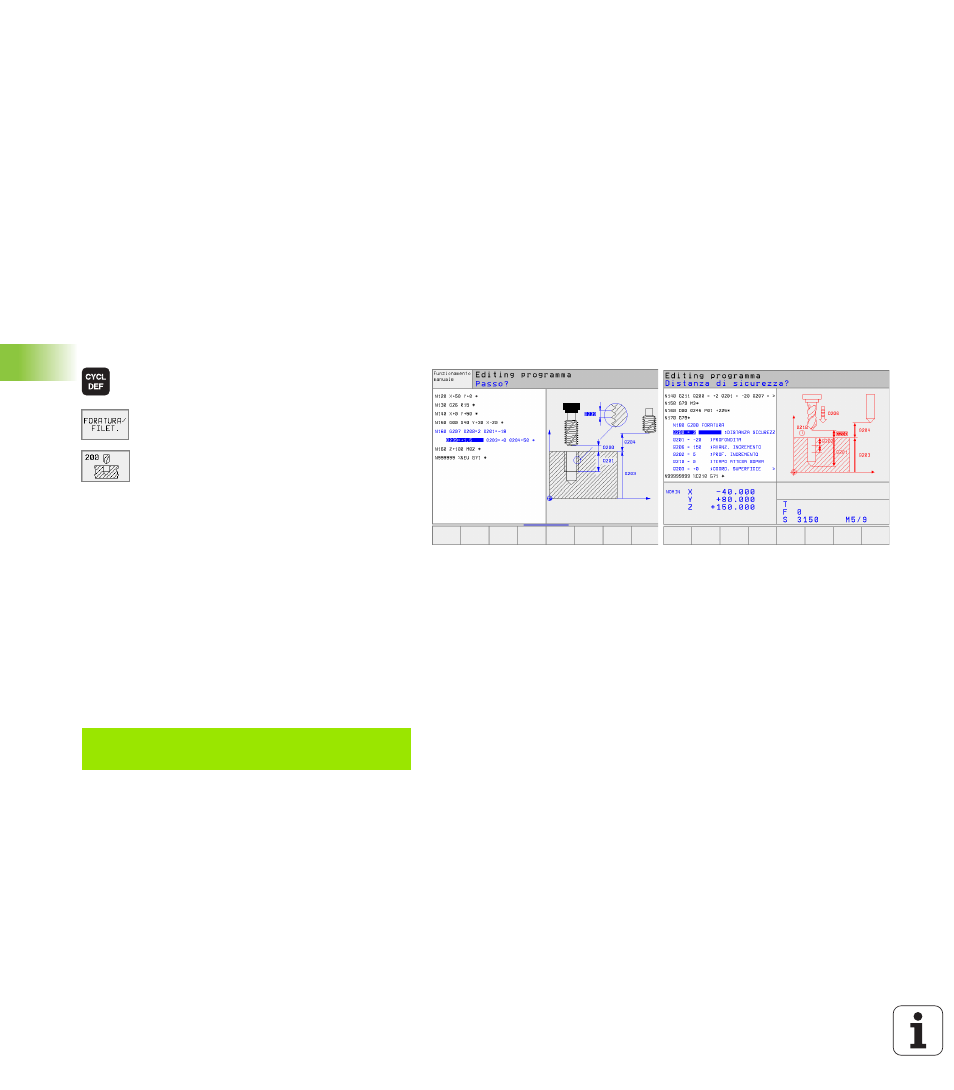

Selezionare il ciclo, p. es.
FORATURA. Il TNC aprirà un
dialogo e chiederà tutti i valori da
inserire; contemporaneamente
visualizzerà nella metà destra dello
schermo una grafica, nella quale i
parametri da inserire sono
evidenziati su un campo chiaro
U
U
U
U
Inserire tutti i parametri richiesti dal
TNC, confermando ogni
inserimento con il tasto ENT
U
U
U
U
Quando tutti i dati necessari
saranno inseriti, il TNC terminerà
automaticamente il dialogo
Esempio di blocco NC
N10 G200 Q200=2 Q201=-20 Q206=150 Q202=5
Q210=0 Q203=+0 Q204=50 Q211=0 *
