Inserimento di M124
Premendo in un blocco di posizionamento (nel dialogo "Funzione
ausiliaria") il sofkey M124, il TNC continua il dialogo e chiede la distanza
minima E tra i punti.
E può essere definita anche mediante parametri Q,vedere "Principio e
panoramica delle funzioni", pag. 332.
Attivazione
M124 è attiva dall'inizio del blocco. M124 viene disattivata, come
M112, con M113.
Esempio di blocco NC
Lavorazione di piccoli gradini di profilo: M97
Comportamento standard

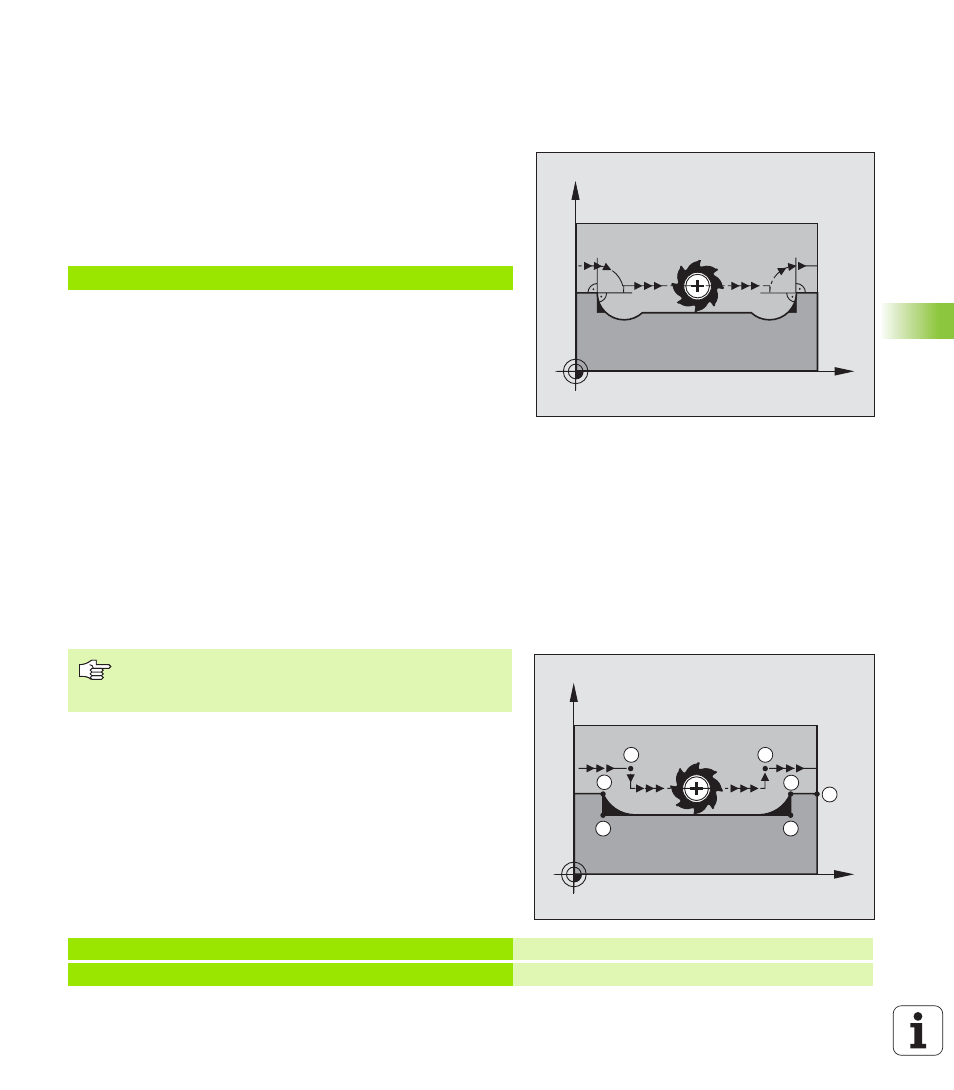

In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l'utensile
danneggerebbe in questo modo il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "RAGGIO UTENSILE
TROPPO GRANDE".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli elementi
del profilo - come per gli angoli interni - facendo passare l'utensile da
questo punto.
Programmare M97 nel blocco nel quale è definito lo spigolo esterno.
Attivazione
M97 è attiva solo nel blocco di programma, nel quale viene programmata.
Esempi di blocchi NC
N50 G01 G40 X+123,723 Y+25,491 F800 M124 E0.01 *
Con M97 la lavorazione degli spigoli rimane incompleta. In
questi casi occorre ripassarli con un utensile avente un
raggio più piccolo.
X
Y
X
Y
S
16
17
15 14
13
S
N50 G99 G01 ... R+20 * Raggio utensile grande
...
