Lavorazione completa di profili aperti: M98
Comportamento standard
Negli angoli interni il TNC calcola l'intersezione delle traiettorie della
fresa, portando l'utensile da questo punto nella nuova direzione.
Quando il profilo sugli angoli è aperto, questo comportamento implica
una lavorazione incompleta:
Comportamento con M98

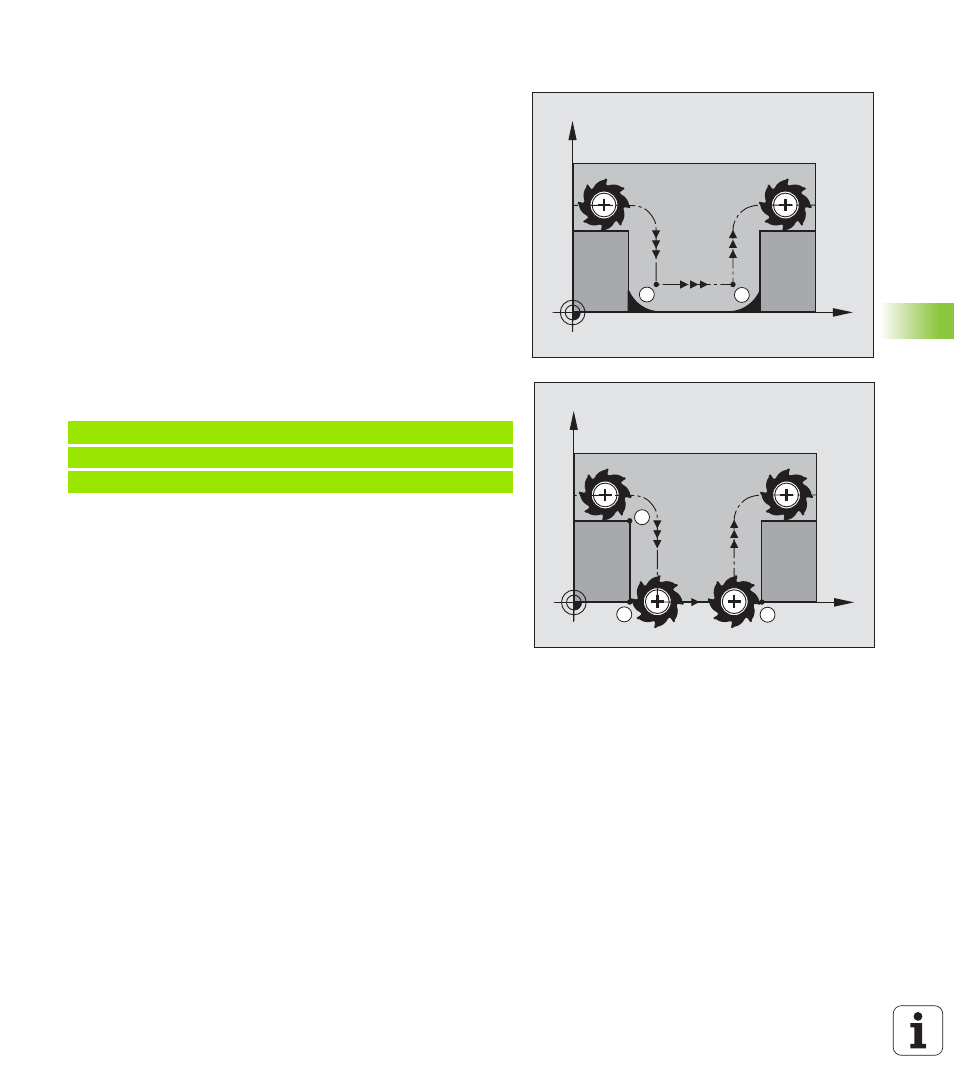

Con la funzione ausiliaria M98 il TNC fa avanzare l'utensile finché ogni
punto del profilo risulti effettivamente lavorato:
Attivazione
M98 è attiva solo nei blocchi di programma nei quali viene
programmata.
M98 diventa attiva alla fine del blocco.
Esempi di blocchi NC
Posizionamento progressivo della fresa sui punti del profilo 10, 11 e
12:
Fattore di avanzamento per movimenti di
penetrazione: M103
Comportamento standard
Il TNC sposta l'utensile, indipendentemente dalla direzione di
movimento, con l'ultimo avanzamento programmato.
Comportamento con M103
Il TNC riduce l'avanzamento quando sposta l'utensile in direzione
negativa dell'asse utensile. L'avanzamento di penetrazione FZMAX
viene calcolato dall'ultimo avanzamento programmato FPROG e dal
fattore F%:
FZMAX = FPROG x F%
Inserimento di M103
Inserendo M103 in un blocco di posizionamento, il TNC continua il
dialogo, chiedendo il fattore F.
Attivazione
M103 è attiva dall'inizio del blocco.
Disattivazione di M103: riprogrammare M103 senza fattore
N100 G01 G41 X ... Y... F ... *
N110 X... G91 Y... M98 *
N120 X+ ... *
X
Y
S S
X
Y
11 12
10
