94 Modalità operativa Macchina
3.5 Pr
edisposizione macc
hina

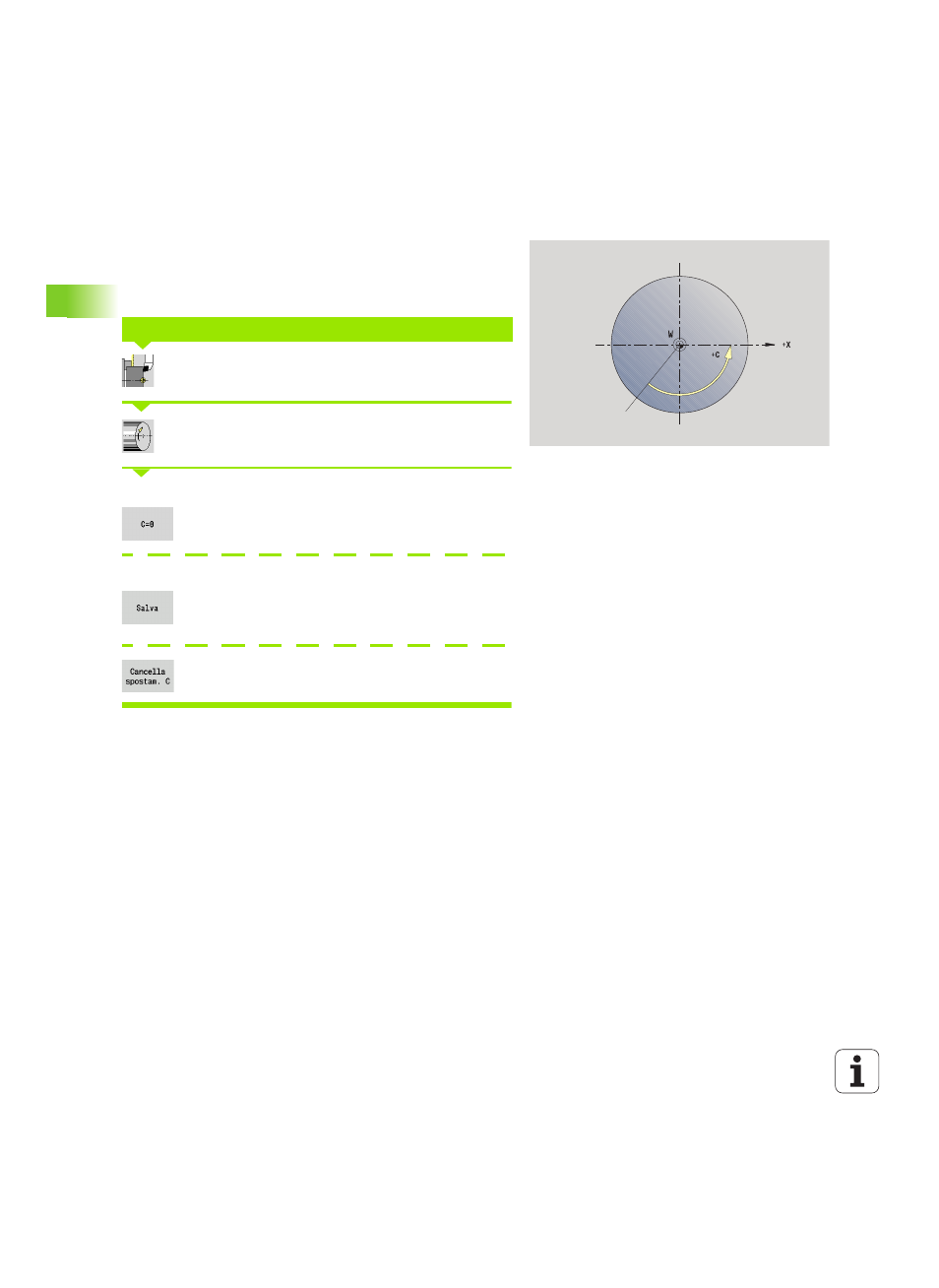

Definizione valore asse C
La funzione "Definizione valore asse C" consente di impostare uno
spostamento origine per il mandrino del pezzo:
 CN: valore di posizione del mandrino del pezzo (visualizzazione)
 C: asse C
Selezionare Predisposizione
Selezionare Defin. valore asse C
Posizionare l'asse C
Definire la posizione come Origine asse C
Inserire lo "Spostamento origine asse C"
Confermare il valore immesso; il CNC PILOT calcola
l'Origine asse C
Cancellare lo spostamento origine asse C
Rappresentazione a maschera estesa per macchine con
contromandrino
Se la macchina è dotata di un contromandrino, viene visualizzato il
parametro CA. Con il parametro CA si seleziona il mandrino del pezzo
(mandrino principale o contromandrino) per il quale sono attive le
immissioni della funzione "Definizione valore asse C".
Nel parametro CV viene visualizzato l'offset angolare attivo. L'offset
angolare viene attivato con G905 per abbinare la posizione di mandrino
principale e contromandrino. Ciò può essere necessario quando
entrambi i mandrini devono essere sincronizzati per il trasferimento di
pezzi. Con il softkey "Cancella offset CV" è possibile ripristinare un
offset angolare attivo.
Parametri aggiuntivi per macchine con contromandrino
 CV: visualizzazione di offset angolare attivo
 CA: selezione asse C (mandrino principale e contromandrino)
DEFINIZIONE ORIGINE ASSE C
