HEIDENHAIN CNC PILOT 640 395
5.8 Elementi del pr
ofilo di t
o
rn
it
ur
a
5.8 Elementi del profilo di tornitura
Con gli "Elementi del profilo di tornitura" si creano
 in modalità Cicli
 profili parte grezza complessi
 profili per la lavorazione di tornitura
 in smart.Turn
 profili parte grezza e parte grezza ausiliaria complessi
 profili pezzo finito e ausiliari
Elementi fondamentali del profilo di tornitura

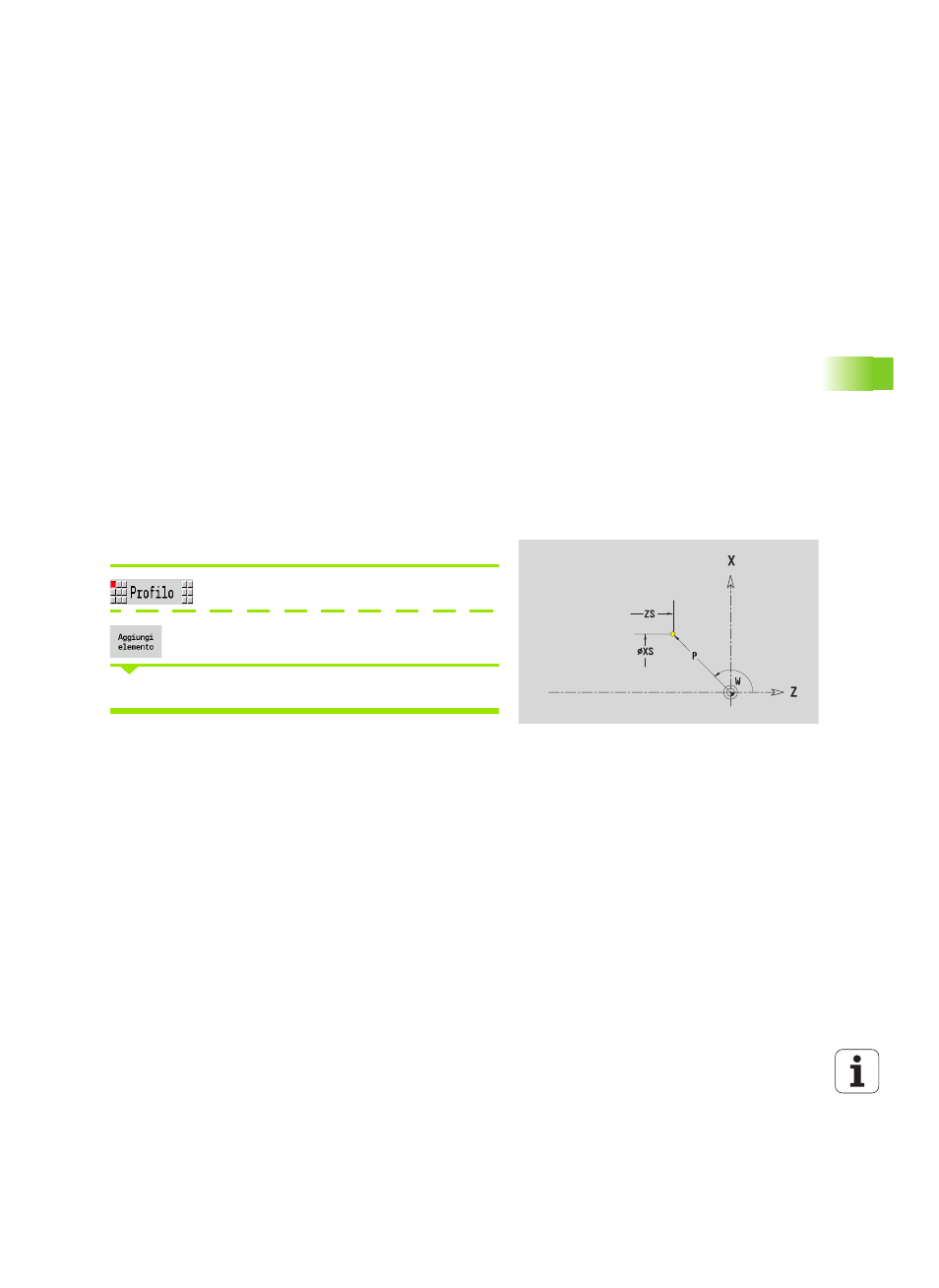

Definizione del punto iniziale
Nel primo elemento del profilo di tornitura si inseriscono le coordinate
del punto di partenza e del punto di arrivo. L'immissione del punto di
partenza è possibile solo nel primo elemento del profilo. Negli
elementi successivi del profilo il punto di partenza risulta dal relativo
elemento precedente.
Premere il tasto menu Profilo
Premere il softkey Inserisci elemento.
Selezionare l'elemento del profilo
ICP genera in smart.Turn una G0.
Parametri per la definizione del punto di partenza
XS, ZS
Punto di partenza del profilo
W Punto di partenza del profilo polare (angolo)
P Punto di partenza del profilo polare (quota radiale)
